| Серия | EasyLogic |
|---|---|

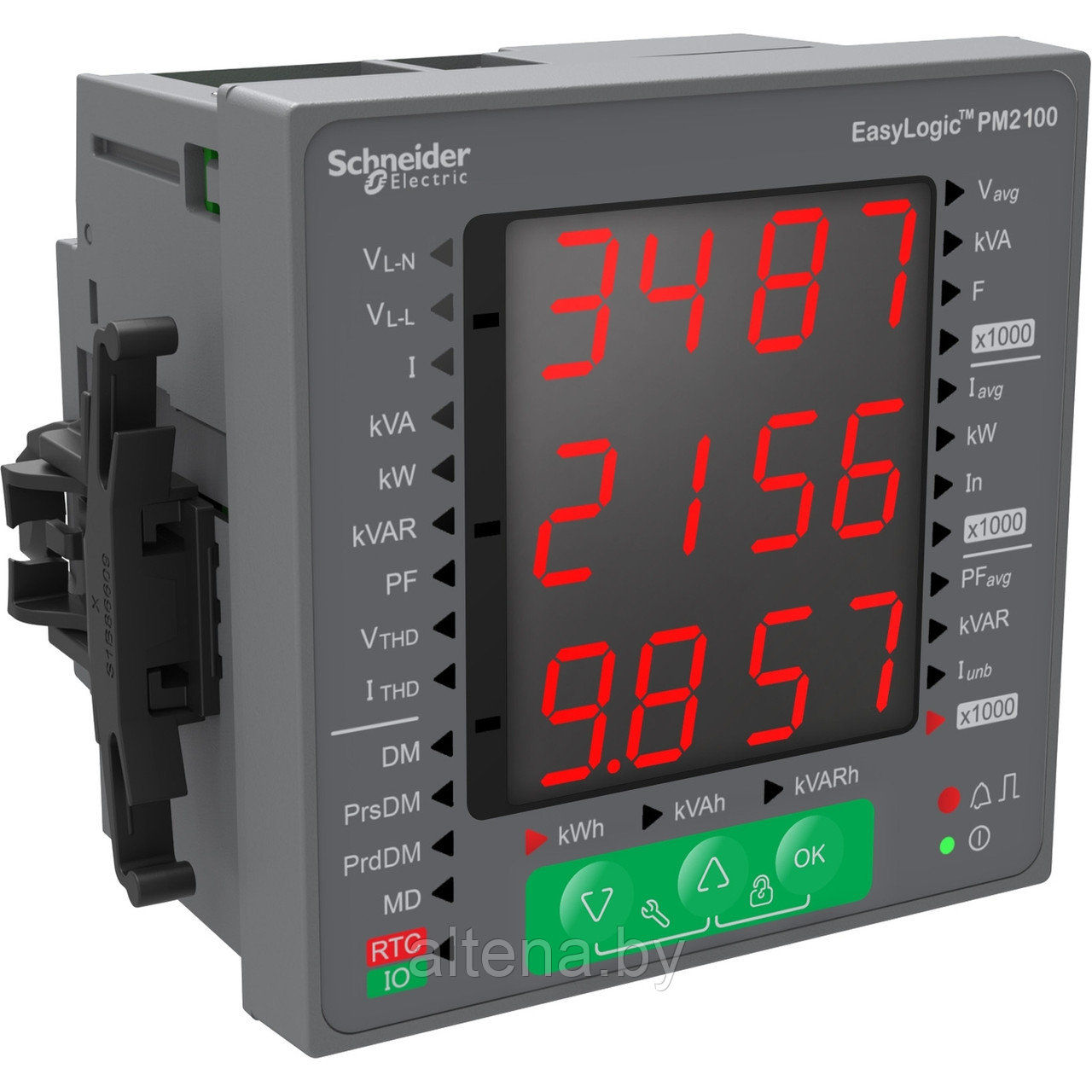

| Наименование продукта | EasyLogic PM2100 |
| Краткое название устройства | PM2130 |
| Тип продукта | Измеритель мощности |
| Область применения | Суб-учет Контроль мощности |
|---|---|
| анализ качества электроэнергии | Общее гармоническое искажение до 31ой гармоники |
| тип измерения | Полная мощность min/max, total Активная и реактивная мощность min/max, total Ток min/max, avg Напряжение min/max, avg Частота min/max, avg Суммарный коэффициент гармоник тока THD (I) на фазу Суммарный коэффициент гармоник напряжения THD (U) на фазу Коэффициент мощности min/max, avg Полная энергия общий Активная и реактивная энергия общий |
| Тип измерения | Пиковая потребляемая мощность Активная, Реактивная, П Пиковые токи до востребования Расчетный ток нейтрали Реактивная мощность Q, Q1, Q2, Q3 Current I, I1, I2, I3 Voltage U, U21, U32, U13, V, V1, V2, V3 Полная мощность S, S1, S2, S3 Active, reactive, apparent energy (signed, four quadrant) Активная мощность P, P1, P2, P3 Потребляемая мощность Активная, Реактивная, Полная Небаланс токов |
| Класс точности | Класс 1 реактивная энергия в соответствии с МЭК 62053-24 Класс 0,5S активная энергия в соответствии с МЭК 62053-22 Class 5 гармонические искажения (I THD и U THD) |
| точность измерения | Полная мощность +/- 0,5 % Активная энергия +/- 0,5 % Реактивная энергия +/- 1 % Активная мощность +/- 0,5 % Напряжение +/- 0,5 % Коэффициент мощности +/- 0.01 Ток +/- 0,5 % Частота +/- 0,05 % |
| ток измерения | 5…6000 мА |
| диапазон измерения напряжения | 35…480 В переменный ток 50/60 Гц между фазами 20…277 В переменный ток 50/60 Гц между фазой и нейтралью 480…999000 В переменный ток 50/60 Гц с внешним ТН |
| диапазон измерения частоты | 45…65 Гц |
| [Us] номинальное напряжение сети | 80...277 V переменный ток 45–65 Гц +/- 10 % 100...277 В постоянный ток +/- 10 % |
| Частота сети | 60 Гц 50 Гц |
| локальная индикация | 50 мс 120 В переменный ток типовой 50 мс 230 В AC 50/60 Гц переменный ток типовой 50 мс 125 В постоянный ток типовой |
| [In] номинальный ток | 1 А 5 А |
| потребляемая мощность, ВА | 8 В·А в 277 В переменный ток |
| потребляемая мощность, Вт | 3,3 Вт (линии питания (пер)) 3,3 Вт в 277 В (линии питания (пост)) |
| входной импеданс | Ток (полное сопротивление <= 0.3 mOhm) напряжение (полное сопротивление > 5 MOhm) |
| устойчивость настроек | Защищенный кодом доступа |
| Тип дисплея | 7-сегментн. светодиодный |
| Цвет дисплея | Красный |
| Длина отображаемого сообщения | 3 поля по 4 символа |
| разряды дисплея | 12 цифры - 14,2 мм |
| Demand intervals | Configurable from 1 to 60 min |
| Отображаемая информация | Demand current (past value) Demand current (present value) Demand power (past value) Demand power (present value) Напряжение Ток Частота Энергопотребление Гармоническое искажение Power factor Активная мощность Полная мощность Реактивная мощность Unbalanced in % |
| тип управления | 3 кнопка |
| локальная индикация | Красный светодиод: выходной сигнал 1 ... 9999000 имп / к_ч (кВтч, кВАч, кВАрч) Зеленый светодиод: работа модуля и обмен данными |
| количество входов | 0 |
| Количество выходов | 0 |
| протокол порта обмена данными | Modbus RTU в 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с Четный/нечетный или нет - 2-проводн., изоляция 2500 В |
| коммуникационный порт(ы) | Клеммный блок с винтовыми зажимами: RS485 |
| сохраняемые данные | Min/max for 8 parameters Журналы потребления энергии Фиксация меток времени Журналы мощности |
| Доступные функции | Real time clock |
| Частота замеров | 64 выборок/период |
| кибербезопасность | Включить / отключить порты связи |
| Служба обмена данными | Remote monitoring |
| Сертификация | CE в соответствии с IEC 61010-1 CULus в соответствии с UL 61010-1 CULus в соответствии с CSA C22.2 No 61010-1 RCM EAC C-Tick |
| Исполнение монтажа | Защелкивающийся |
| Положение монтажа | Вертикальный |
| монтажная опора | Каркас |
| Оборудование в комплекте | Pуководство по установке 1 |
| категория измерения | Категория III 480 В Category II 480…600 В |
| Класс изоляции | Двойная изоляция Класс II |
| Огнестойкость | V-0 в соответствии с UL 94 |
| Соединения – клеммы | Трансформатор тока: винтовое соединение (Нижний) 6 Входы напряжения: винтовое соединение (Сверху) 4 |
| Материал | Поликарбонат |
| Ширина | 96 мм |
| Глубина | 76,09 мм Общий: 61,64 мм Встроенный: |
| высота | 96 мм |
| Вес нетто | 300 г |
| Заданный участок | Россия |
| Cрок службы | 7 г. |
|---|---|
| Степень защиты IP | Передний: IP54 в соответствии с МЭК 60529 Корпус: IP30 в соответствии с МЭК 60529 |
| Относительная влажность | 5…95 % в 50 °C |
| Степень загрязнения | 2 |
| Рабочая температура окружающей среды | -10…60 °C |
| Температура окружающей среды при хранении | -25…70 °C |
| Высота над уровнем моря | <= 2000 м |
| Электромагнитная совместимость | Электростатический разряд в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам в соответствии с МЭК 61000-4-3 Испытание на невосприимчивость к коммутационным поме в соответствии с МЭК 61000-4-4 Испытание невосприимчивости к импульсным помехам в соответствии с МЭК 61000-4-5 Наведенные РЧ помехи в соответствии с МЭК 61000-4-6 Электромагнитное поле промышленной частоты в соответствии с МЭК 61000-4-8 Испытание на стойкость к провалам и кратковременным и в соответствии с IEC 61000-4-11 Тесты на излучение в соответствии с FCC, часть 15, класс A |
| Категория перенапряжения | III |
| Тип упаковки 1 | PCE |
|---|---|
| Кол-во едениц в упаковке | 1 |
| Вес упаковки | 0,35 кг |
| Высота упаковки 1 | 96 мм |
| Ширина упаковки 1 | 72 мм |
| Длина упаковки 1 | 96 мм |
| Основные | |
|---|---|
| Производитель | Schneider Electric |
| Страна производитель | Франция |
