1 344,07 руб.
Показать оптовые цены
| Серия | Modicon M241 |
|---|---|
| Тип продукта | Логический контроллер |
| [Us] номинальное напряжение сети | 24 В постоянный ток |
| количество дискретных входов | 24, дискретный вход 8 быстродействующий вход в соответствии с МЭК 61131-2 тип 1 |
| Тип дискретного выхода | Транзисторный |
| количество дискретных выходов | 16 транзисторный 4 быстродействующий выход |
| напряжение дискретного выхода | 24 В пост. ток для транзисторный выход |
| ток дискретного выхода | 0.1 А для быстродействующий выход (режим PTO) (Q0...Q3) 0.5 А для транзисторный выход (Q0...Q15) |
| кол-во дискретных входов/выходов | 40 |
|---|---|
| модуль количества вх/вых. расширения | 7 (местный вх/вых. архитектура) 14 (удаленный вх/вых. архитектура) |
| Пределы напряжения питания | 20,4…28,8 миля |
| Максимальный пусковой ток | 50 A |
| потребляемая мощность, Вт | 32,6…40,4 W (с модулем максимального количества вх/вых.) |
| тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 V |
| Тип напряжения дискретного входа | Пост. тока |
| Предельный уровень коммутации напряжения в | >= 15 В для вход |
| Предельный уровень коммутации напряжения в | <= 5 В для вход |
| ток дискретного входа | 10,7 мА для быстродействующий вход 7 мА для вход |
| входной импеданс | 4.7 кОм для вход 2.81 кОм для быстродействующий вход |
| время срабатывания | <= 2 мкс включение, I0...I7 клемма(ы) для быстродействующий вход <= 2 мкс выключение, I0...I7 клемма(ы) для быстродействующий вход <= 2 мкс включение, Q0...Q3 клемма(ы) для быстродействующий выход <= 2 мкс выключение, Q0...Q3 клемма(ы) для быстродействующий выход 50 мкс включение, I0...I15 клемма(ы) для вход 50 мкс выключение, I0...I15 клемма(ы) для вход <= 34 мкс включение, Q0...Q15 клемма(ы) для выход <= 250 µs выключение, Q0...Q15 клемма(ы) для выход |
| конфигурируемое время фильтрования | 1 µs для быстродействующий вход 12 мс для быстродействующий вход 0 мс для вход 1 мс для вход 4 мс для вход 12 мс для вход |
| логика дискретного выхода | Положительная логика (источник) |
| пределы выходного напряжения | 30 В пост. ток |
| Maximum current per output common | 2 A |
| Maximum output frequency | 20 км² для быстродействующий выход (режим ШИМ) 100 км² для быстродействующий выход (режим PLS) 1 км² для выход |
| точность | +/- 0.1 % в 0,02…0,1 км² для быстродействующий выход +/- 1 % в 0,1…1 км² для быстродействующий выход |
| Maximum leakage current | 5 µA для выход |
| Максимально падение напряжение | <1 миля |
| Maximum tungsten load | <2,4 W |
| тип защиты | Защита от короткого замыкания Короткое замыкание и защита от перегрузки с автоматическим сбросом Защита от включения с обратной полярностью для быстродействующий выход |
| время сброса | 10 ms Автоматический сброс выход 12 s Автоматический сброс быстродействующий выход |
| размер памяти | 64 Мбайт для системная память RAM |
| резервируемые данные | 128 MB встроенная флэш-память для резервное хранение данных программ |
| оборудование для хранения данных | <= 16 GB SD-карта (опциональный) |
| тип батареи | BR2032 неперезаряжаемый литий, срок службы батареи: 4 year(s) |
| срок резервного хранения данных | 2 года в 25 °C |
| время исполнения для 1 инструкции | 0,3 ms для событийные и периодические задания 0,7 ms для другая инструкция |
| Структура приложения | 3 циклических ведущих задания + 1 авторотир задание 8 внешних заданий по событиям 4 циклических ведущих задания 8 заданий по событиям |
| Часы реального времени | С |
| погрешность хода часов | <= 60 с/месяц в 25 °C |
| функции позиционирования | PTO функция 4 каналы (positioning frequency: 100 км²) PTO функция 4 каналы для транзисторный выход (positioning frequency: 1 км²) |
| количество входов счёта | 4 быстрый вход (режим HSC) в 200 км² 16 базовый вход в 1 км² |
| тип сигнала управления | A/B в 100 км² для быстрый вход (режим HSC) Импульс/направление в 200 км² для быстрый вход (режим HSC) Одна фаза в 200 км² для быстрый вход (режим HSC) |
| тип встроенных клемм | Последов. канал без развязки последов. 1 с RJ45 разъем и RS232/RS485 Последов. канал без развязки последов. 2 с съемный клеммный блок с винтовыми зажимами разъем и RS485 USB порт с mini B USB 2.0 разъем Ethernet с RJ45 разъем |
| питание | (последов. 1)питание последовательного канала: 5 В, <200 мА |
| скорость передачи | 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 m для RS485 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 m для RS232 480 Мбит/с для шины длиной 3 m для USB 10, 100 Мбит/с для Ethernet |
| протокол порта обмена данными | Последов. канал без развязки: Modbus протокол ведущий/ведомый |
| порт Ethernet | 10BASE-T/100BASE-TX - 1 порт(ы) медный кабель |
| ethernet services | FDR DHCP сервер через модуль переключения TM4 Ethernet DHCP клиент встроенный Ethernet порт SMS нововведения Обновление прошивки SNMP client/сервер Программирование NGVL Мониторинг IEC VAR доступ FTP клиент/сервер Скачивание SQL client Modbus TCP client I/O scanner Ethernet/IP originator I/O сканнер встроенный Ethernet порт Ethernet/IP target, Modbus TCP server and Modbus TCP slave Send and receive email from the controller based on TCP/UDP library Web server (WebVisu & XWeb system) Сервер OPC UA DNS клиент |
| Локальная индикация | PWR: 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) Ошибка модуля (ERR): 1 светодиод (красный) Ошибка вх/вых. (вх/вых.): 1 светодиод (красный) Доступ SD карты (SD): 1 светодиод (зеленый) BAT: 1 светодиод (красный) Последовательныя линия1 (SL1): 1 светодиод (зеленый) Последовательныя линия2 (SL2): 1 светодиод (зеленый) Неисправность шины TM4 (TM4): 1 светодиод (красный) Состояние вх/вых.: 1 светодиод на каждый канал (зеленый) Передача данных через порт Ethernet: 1 светодиод (зеленый) |
| электрическое соединение | съемный клеммный блок с винтовыми зажимамидля входов и выходов (шаг 5.08 мм) съемный клеммный блок с винтовыми зажимамидля подключения питания 24 В пост. тока (шаг 5.08 мм) |
| Maximum cable distance between devices | Неэкранированный кабель: <50 m для вход Экранированный кабель: <10 m для быстродействующий вход Неэкранированный кабель: <50 m для выход Экранированный кабель: <3 m для быстродействующий выход |
| изоляция | Между питанием и внутренней логикой в 500 миля Переменный ток Неизолиров.между питание и землей Между входом и внутренней логикой в 500 миля Переменный ток Неизолиров.между входами Между быстрым входом и внутренней логикой в 500 миля Переменный ток Между выходом и внутренней логикой в 500 миля Переменный ток Неизолиров.между выходами Между быстрым выходом и внутренней логикой в 500 миля Переменный ток Между группами входов в 500 миля Переменный ток |
| Маркировка | СЕ |
| выдерживаемая импульсная помеха | 1 кВ Линии питания (пост) Общий режим в соответствии с МЭК 61000-4-5 1 кВ экранированный кабель Общий режим в соответствии с МЭК 61000-4-5 0,5 кВ Линии питания (пост) Дифференциальн. режим в соответствии с МЭК 61000-4-5 1 кВ выход реле Дифференциальн. режим в соответствии с МЭК 61000-4-5 1 кВ вход Общий режим в соответствии с МЭК 61000-4-5 1 кВ транзисторный выход Общий режим в соответствии с МЭК 61000-4-5 |
| Веб-службы | Web-сервер |
| макс. количество соединений | 8 сервер Modbus 8 Протокол SoMachine 10 Web-сервер 4 Сервер FTP 16 Ethernet/IP движок 8 Modbus client |
| Кол-во ведомых | 64 Modbus TCP: 16 Ethernet/IP: |
| время цикла | 10 ms 16 Ethernet/IP 64 ms 64 Modbus TCP |
| Монтажная опора | Top hat type TH35-15 рейка в соответствии с IEC 60715 Top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта |
| Высота | 90 mm |
| Глубина | 95 mm |
| ширина | 190 mm |
| масса продукта | 0,62 kg |
| Основные | |
|---|---|
| Производитель | Schneider Electric |
| Страна производитель | Франция |
| Состояние | Новое |
| Пользовательские характеристики | |

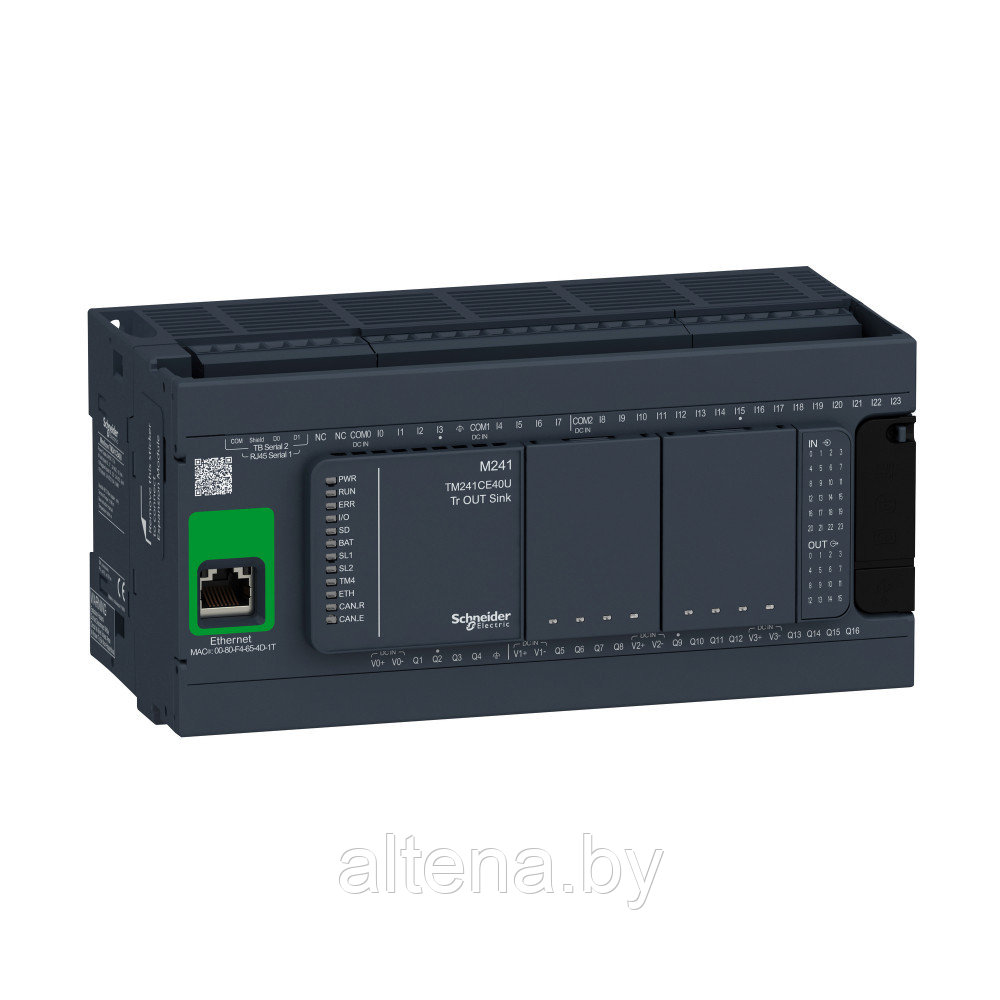

| Тип | TM241CE40T БАЗОВЫЙ БЛОК M241-40IO ТРАНЗИСТ ИСТОЧНИК ETHERNET |
