200,28 руб.
Показать оптовые цены
| Серия | TeSys TeSys Deca |
|---|---|
| Наименование продукта | TeSys D TeSys Deca |
| Тип продукта | Контактор |
| Краткое название устройства | LC1D |
| Применение контактора | Управление электродвигателем Активная нагрузка |
| Категория применения | AC-3 AC-1 AC-4 AC-3e |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: <= 690 V переменный ток 25...400 Hz Силовая цепь: <= 300 В постоянный ток |
| [Ie] номинальный рабочий ток | 32 А 60 °C) в <= 440 В переменный ток AC-3 для Силовая цепь 50 А 60 °C) в <= 440 В переменный ток AC-1 для Силовая цепь 32 А 60 °C) в <= 440 В переменный ток AC-3e для Силовая цепь |
| Мощность двигателя, кВт | 7,5 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) 15 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 15 кВт в 415...440 V переменный ток 50/60 Гц (AC-3) 18,5 кВт в 500 В переменный ток 50/60 Гц (AC-3) 18,5 кВт в 660...690 В переменный ток 50/60 Гц (AC-3) 7,5 кВт в 400 В переменный ток 50/60 Гц (AC-4) 7,5 кВт в 220...230 V переменный ток 50/60 Гц (AC-3e) 15 кВт в 380...400 V переменный ток 50/60 Гц (AC-3e) 15 кВт в 415...440 V переменный ток 50/60 Гц (AC-3e) 18,5 кВт в 500 В переменный ток 50/60 Гц (AC-3e) 18,5 кВт в 660...690 В переменный ток 50/60 Гц (AC-3e) |
| motor power HP (UL / CSA) | 2 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели 5 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели 7,5 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 10 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 20 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели 30 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели |
| Тип цепи управления | Пост. ток низкое потребление |
| Напряжение цепи управления | 24 В постоянный ток |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с ГОСТ IEC 60947 |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 10 А в <60 °C для цепь сигнализации 50 А в <60 °C для Силовая цепь |
| Номинальная включающая способность Irms | 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 550 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| Номинальная отключающая способность | 550 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 260 А в <40 °C - 10 с для Силовая цепь 430 А в <40 °C - 1 с для Силовая цепь 60 А в <40 °C - 10 мин для Силовая цепь 138 А в <40 °C - 1 мин для Силовая цепь 100 А - 1 с для цепь сигнализации 120 А - 500 мс для цепь сигнализации 140 А - 100 мс для цепь сигнализации |
| Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 63 А gG в <= 690 V координация тип 1 для Силовая цепь 63 А gG в <= 690 V координация тип 2 для Силовая цепь |
| Среднее полное сопротивление | 2 мОм - Ith 50 А 50 Гц для Силовая цепь |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный |
| Электрическая износостойкость | 1,65 млн. циклов 32 А AC-3 при Ue <= 440 В 1,4 млн. циклов 50 А AC-1 при Ue <= 440 В 1,65 млн. циклов 32 А AC-3e при Ue <= 440 В |
| Мощность, рассеиваемая одним полюсом | 2 Вт AC-3 5 Вт AC-1 2 Вт AC-3e |
| Front cover | С |
| Монтажная опора | Монтаж на панель Рейка |
| Стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
| Сертификаты | DNV RINA BV GL LROS (Lloyds register of shipping) CCC ГОСТ CSA UL UKCA |
| Соединения – клеммы | Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника Силовая цепь: винтовой зажим 1 кабель (-и) 2,5…10 мм²гибкий без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 2,5…10 мм²гибкий без наконечника Силовая цепь: винтовой зажим 1 кабель (-и) 1…10 мм²гибкий с кабельным наконечником Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм²гибкий с кабельным наконечником Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…10 мм²жесткий кабель без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 2,5…10 мм²жесткий кабель без наконечника |
| Момент затяжки | Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 |
| Время работы | 65.45...88.55 мс включение 20...30 мс отключение |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Механическая износостойкость | 30 млн. циклов |
| Максимальная частота коммутации | 3600 цикл/ч в <60 °C |
| Технология использования катушек | Встроенный симметричный защитный стабилитрон |
|---|---|
| пределы напряжения цепи управления | 0,1...0,3 Uc -40…70 °C отпускание постоянный ток 0,8...1,25 Uc -40…60 °C находится в состоянии работы постоянный ток 1...1.25 Uc 60…70 °C находится в состоянии работы постоянный ток |
| Постоянная времени | 40 мс |
| Пусковая мощность, Вт | 2,4 Вт 20 °C) |
| Потребляемая мощность при удержании, Вт | 2,4 Вт в 20 °C |
| Тип вспом. контактов | Тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1 |
| Частота цепи сигнализации | 25...400 Гц |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Время без перекрытия | 1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| Степень защиты IP | IP20 лицевая панель в соответствии с МЭК 60529 |
|---|---|
| Защитное исполнение | TH в соответствии с МЭК 60068-2-30 |
| Степень загрязнения | 3 |
| Рабочая температура окружающей среды | -40…60 °C 60…70 °C с ухудшением рабочих характеристик |
| Температура окружающей среды при хранении | -60…80 °C |
| Рабочая высота | 0...3000 м |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1 |
| Механическая стойкость | Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 g (ном.) в течение 11 мс Удары контактор разомкнут: 8 g (ном.) в течение 11 мс |
| высота | 85 мм |
| Ширина | 45 мм |
| глубина | 101 мм |
| Вес нетто | 0,535 кг |
| Тип упаковки 1 | PCE |
|---|---|
| Кол-во едениц в упаковке | 1 |
| Вес упаковки | 593 г |
| Высота упаковки 1 | 5 см |
| Ширина упаковки 1 | 9 см |
| Длина упаковки 1 | 11 см |
| Тип упаковки 2 | S02 |
| Количество штук в упаковке 2 | 15 |
| Вес упаковки 2 | 9,126 кг |
| Высота упаковки 2 | 15 см |
| Ширина упаковки 2 | 30 см |
| Длина упаковки 2 | 40 см |
| Тип упаковки 3 | P06 |
| Количество штук в упаковке 3 | 240 |
| Вес упаковки 3 | 154,016 кг |
| Высота упаковки 3 | 75 см |
| Ширина упаковки 3 | 80 см |
| Длина упаковки 3 | 60 см |
| Основные | |
|---|---|
| Производитель | Schneider Electric |
| Страна производитель | Франция |
| Номинальное напряжение катушки | 24 В |
| Номинальный ток | 32 А |
| Состояние | Новое |
| Тип управляющего тока | Постоянный |
| Частота тока | 50 Гц |
| Пользовательские характеристики | |
| Мощность | 15 кВт |

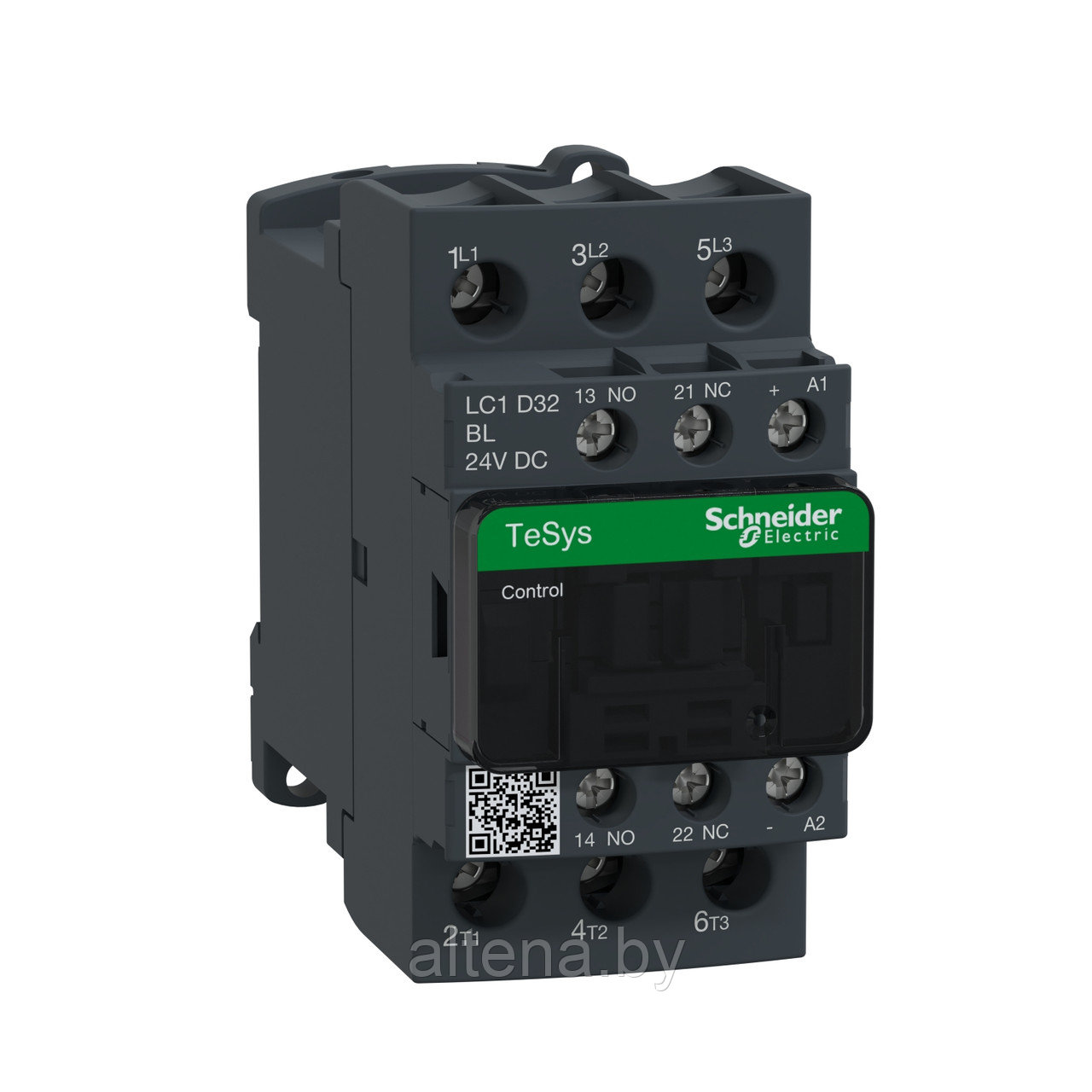

| Тип | LC1D32BL КОНТАКТОР.3Р,32A,НО+НЗ,24V-,2.4ВТ,РАСШ. |
