| Серия | TeSys Deca |
|---|---|
| Тип продукта | Контактор |
| Краткое название устройства | LC1D |
| Применение контактора | Управление электродвигателем Активная нагрузка |
| Категория применения | AC-4 AC-1 AC-3 AC-3e |
| Описание полюсов | 3P |
| [Ue] номинальное рабочее напряжение | Силовая цепь: <= 690 V Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток |
| [Ie] номинальный рабочий ток | 9 A (at <60 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь 25 A (at <60 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь 9 A (at <60 °C) at <= 440 В Переменный ток AC-3e for Силовая цепь |
| [Uc] control circuit voltage | 24 В Постоянный ток |
| Мощность двигателя, кВт | 2,2 kW at 220...230 В Переменный ток 50/60 Гц (AC-3) 4 kW at 380...400 V Переменный ток 50/60 Гц (AC-3) 4 kW at 415...440 V Переменный ток 50/60 Гц (AC-3) 5,5 kW at 500 В Переменный ток 50/60 Гц (AC-3) 5,5 kW at 660...690 В Переменный ток 50/60 Гц (AC-3) 2,2 kW at 400 В Переменный ток 50/60 Гц (AC-4) 2,2 kW at 220...230 В Переменный ток 50/60 Гц (AC-3e) 4 kW at 380...400 V Переменный ток 50/60 Гц (AC-3e) 4 kW at 415...440 V Переменный ток 50/60 Гц (AC-3e) 5,5 kW at 500 В Переменный ток 50/60 Гц (AC-3e) 5,5 kW at 660...690 В Переменный ток 50/60 Гц (AC-3e) |
|---|---|
| Мощность двигателя, л.с. | 1 hp at 230/240 V Переменный ток 50/60 Гц for 1 фаза motors 2 hp at 200/208 V Переменный ток 50/60 Гц for 3 фазы motors 2 hp at 230/240 V Переменный ток 50/60 Гц for 3 фазы motors 5 hp at 460/480 V Переменный ток 50/60 Гц for 3 фазы motors 7,5 hp at 575/600 V Переменный ток 50/60 Гц for 3 фазы motors 0,33 hp at 115 V Переменный ток 50/60 Гц for 1 фаза motors |
| Код совместимости | LC1D |
| Конфигурация главных контактов | 3 Н.О. |
| Защитная крышка | С |
| [Ith] условный тепловой ток на открытом возду | 25 A (at 60 °C) for Силовая цепь 10 A (at 60 °C) for цепь сигнализации |
| Номинальная включающая способность Irms | 250 A at 440 В for Силовая цепь conforming to ГОСТ IEC 60947 140 A Переменный ток for цепь сигнализации conforming to IEC 60947-5-1 250 A Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1 |
| Номинальная отключающая способность | 250 A at 440 В for Силовая цепь conforming to ГОСТ IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 105 A 40 °C - 10 с for Силовая цепь 210 A 40 °C - 1 с for Силовая цепь 30 A 40 °C - 10 мин for Силовая цепь 61 A 40 °C - 1 мин for Силовая цепь 100 A - 1 с for цепь сигнализации 120 A - 500 мс for цепь сигнализации 140 A - 100 мс for цепь сигнализации |
| Соответствующий номинал предохранителя | 10 A gG for цепь сигнализации conforming to IEC 60947-5-1 25 A gG at <= 690 V coordination тип 1 for Силовая цепь 20 A gG at <= 690 V coordination тип 2 for Силовая цепь |
| Среднее полное сопротивление | 2,5 мОм - Ith 25 A 50 Гц for Силовая цепь |
| Мощность, рассеиваемая одним полюсом | 1,56 W AC-1 0,2 W AC-3 0,2 W AC-3e |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 690 миля в соответствии с IEC 60947-4-1 Силовая цепь: 600 миля CSA сертифицированный Силовая цепь: 600 миля UL сертифицированный Цепь сигнализации: 690 миля в соответствии с IEC 60947-1 Цепь сигнализации: 600 миля CSA сертифицированный Цепь сигнализации: 600 миля UL сертифицированный |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с ГОСТ IEC 60947 |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Механическая износостойкость | 30 млн. циклов |
| Электрическая износостойкость | 0,6 млн. циклов 25 A AC-1 при Ue <= 440 В 2 млн. циклов 9 A AC-3 при Ue <= 440 В 2 млн. циклов 9 A AC-3e при Ue <= 440 В |
| Тип цепи управления | Постоянный ток стандартный |
| Технология использования катушек | Встроенный симметричный защитный стабилитрон |
| пределы напряжения цепи управления | 0,1...0,25 Uc (-40…70 °C):отпускание Постоянный ток 0,7...1,25 Uc (-40…60 °C):находится в состоянии работы Постоянный ток 1...1.25 Uc (60…70 °C):находится в состоянии работы Постоянный ток |
| Пусковая мощность, Вт | 5,4 W 20 °C) |
| Потребляемая мощность при удержании, Вт | 5,4 W в 20 °C |
| время работы | 63 ±15 % ms включение 20 ±20 % ms отключение |
| Постоянная времени | 28 ms |
| Maximum operating rate | 3600 цикл/ч at 60 °C |
| Соединения – клеммы | Силовая цепь: винтовой зажим 1 1…4 mm² - cable stiffness: гибкий Без наконечника Силовая цепь: винтовой зажим 2 1…4 mm² - cable stiffness: гибкий Без наконечника Силовая цепь: винтовой зажим 1 1…4 mm² - cable stiffness: гибкий С кабельным наконечником Силовая цепь: винтовой зажим 2 1…2,5 mm² - cable stiffness: гибкий С кабельным наконечником Силовая цепь: винтовой зажим 1 1…4 mm² - cable stiffness: жесткий кабель Без наконечника Силовая цепь: винтовой зажим 2 1…4 mm² - cable stiffness: жесткий кабель Без наконечника Цепь управления: винтовой зажим 1 1…4 mm² - cable stiffness: гибкий Без наконечника Цепь управления: винтовой зажим 2 1…4 mm² - cable stiffness: гибкий Без наконечника Цепь управления: винтовой зажим 1 1…4 mm² - cable stiffness: гибкий С кабельным наконечником Цепь управления: винтовой зажим 2 1…2,5 mm² - cable stiffness: гибкий С кабельным наконечником Цепь управления: винтовой зажим 1 1…4 mm² - cable stiffness: жесткий кабель Без наконечника Цепь управления: винтовой зажим 2 1…4 mm² - cable stiffness: жесткий кабель Без наконечника |
| Момент затяжки | Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| Тип вспом. контактов | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1 |
| Частота цепи сигнализации | 25...400 Гц |
| Минимальное коммутируемое напряжение | 17 миля for цепь сигнализации |
| Минимальный коммутируемый ток | 5 мА for цепь сигнализации |
| Сопротивление изоляции | > 10 МОм for цепь сигнализации |
| Время без перекрытия | 1,5 ms при снятии напряжения между НЗ и НО контактом 1,5 ms при подаче напряжения между НЗ и НО контактом |
| Способ монтажа | Монтаж на панель Рейка |
| Стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ CSA C22.2 No 60947-4-1 |
|---|---|
| Сертификаты | UL CCC CSA морское исполнение UKCA EAC CB Scheme |
| Степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529 |
| Защитное исполнение | TH в соответствии с МЭК 60068-2-30 |
| условия эксплуатации | в соответствии с IACS E10 воздействие влажной жары в соответствии с IEC 60947-1 Annex Q category D воздействие влажной жары |
| Допустимая температура воздуха вокруг устройства | -40…60 °C 60…70 °C с ухудшением рабочих характеристик |
| Рабочая высота | 0...3000 м |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1 |
| Огнестойкость | V1 в соответствии с UL 94 |
| Механическая стойкость | Вибрации контактор разомкнут (2 g (ном.), 5...300 Гц) Вибрации контактор замкнут (4 g (ном.), 5...300 Гц) Удары контактор разомкнут (10 ГН в течении 11 мс) Удары контактор замкнут (15 ГН в течении 11 мс) |
| Высота | 77 mm |
| ширина | 45 mm |
| Глубина | 95 mm |
| масса продукта | 0,48 kg |
| Основные | |
|---|---|
| Производитель | Schneider Electric |
| Страна производитель | Франция |
| Состояние | Новое |
| Пользовательские характеристики | |
| Мощность | 4 кВт |

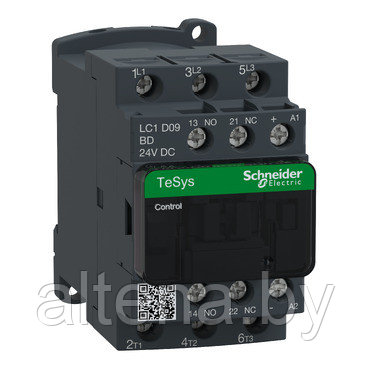

| Тип | LC1D09BD КОНТАКТОР.3Р,9A,НО+НЗ,24V-,ОГРАН. |
