| Серия | Altivar Machine ATV340 |
|---|---|
| Тип продукта | Привод с регулируемой частотой вращения |
| Специальная область применения продукта | Machine |
| Исполнение | Стандартное исполнение |
| Исполнение монтажа | Для монтажа на стену |
| Протокол порта обмена данными | Modbus TCP Modbus serial Ethernet/IP |
| опциональная карта | Модуль соединения, Profinet Модуль соединения, DeviceNet Модуль соединения, CANopen Модуль соединения, EtherCAT |
| Число фаз | 3 фазы |
| частота сети питания | 50...60 Hz +/- 5 % |
| [Us] номинальное напряжение сети | 380...480 В - 15...10 % |
| номинальных выходной ток | 88,0 А |
| мощность двигателя, кВт | 55 кВт для нормальная нагрузка 45 кВт для тяжелые условия |
| мощность двигателя, л.с. | 75 лс для нормальная нагрузка 60 лс для тяжелые условия |
| фильтр помех | ЭМС фильтр класса C3 встроен |
| степень защиты IP | IP20 |
| степень защиты | UL тип 1 |
| Количество дискретных входов | 8 |
|---|---|
| тип дискретного входа | PTI безопасное выключение крутящего момента: 0…30 кГц, 24 V пост. тока (30 V) DI1...DI5 программируемый в качестве импульсного входа, 24 V пост. тока (30 V), полное сопротивление: 3.5 кОм программируемый |
| number of preset speeds | 16 предустановленных скоростей |
| Количество дискретных выходов | 1,0 |
| тип дискретного выхода | Programmable output DQ1, DQ2 30 В пост. ток 100 мА |
| Количество аналоговых входов | 3 |
| Тип подключения | AI1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит AI1 ПО-настраиваемые температурный датчик или датчик уровня воды AI1 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 31.5 kOhm, разрешение 12 бит AI2 напряжение, задаваемое программным способом: - 10...10 В пост. ток, полное сопротивление: 31.5 kOhm, разрешение 12 бит |
| Количество аналоговых выходов | 2 |
| тип аналогового выхода | Напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит Ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 500 Ом, разрешение 10 бит |
| номер релейного выхода | 3 |
| Выходное напряжение | <= напряжение питания |
| тип релейного выхода | Релейные выходы R1A Релейные выходы R1C электрическая износостойкость 100000 циклы Релейные выходы R2A Релейные выходы R2C электрическая износостойкость 100000 циклы |
| макс. коммутируемый ток | Релейный выход R1C в резистивные загрузка, cos phi = 1: 3 А в 250 В пер. ток Релейный выход R1C в резистивные загрузка, cos phi = 1: 3 А в 30 В пост. ток Релейный выход R1C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 250 В пер. ток Релейный выход R1C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 30 В пост. ток Релейный выход R2C в резистивные загрузка, cos phi = 1: 5 А в 250 В пер. ток Релейный выход R2C в резистивные загрузка, cos phi = 1: 5 А в 30 В пост. ток Релейный выход R2C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 250 В пер. ток Релейный выход R2C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 30 В пост. ток |
| минимальный коммутируемый ток | Релейный выход R1B: 5 мА в 24 В пост. ток Релейный выход R2C: 5 мА в 24 В пост. ток |
| Физический интерфейс | 2х проводный RS 485 |
| Тип присоединения | 3 RJ45 |
| способ доступа | Ведомый Modbus RTU Ведомый Modbus TCP |
| Скорость передачи | 4.8 kbit/s 9,6 Кбит/с 19,2 Кбит/с 38.4 kbit/s |
| кадр передачи | RTU |
| кол-во адресов | 1…247 |
| формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность |
| тип смещения | Без импеданса |
| 4 quadrant operation possible | Истина |
| Профиль управления асинхронным электродви | Постоянный стандартный момент Режим оптимизированного момента Переменный стандартный момент |
| профиль управления синхронным двигателем | Reluctance motor Электродвигатель с постоянными магнитами |
| Степень загрязнения | 2 в соответствии с EN/IEC 61800-5-1 |
| Максимальная выходная частота | 0,599 кГц |
| программы ускорения и замедления | S, U или по выбранный заказчиком Линейная регулируемая от 0,01 ... 9999 с |
| компенсация проскальзывания вала двигател | Недоступно для электродвигателей с постоянными магни Может подавляться Регулируем. Автоматически при любой нагрузке |
| частота коммутации | 1...8 kГц регулируем. 2,5...8 кГц с понижающим коэффициентом |
| номинальн. частота коммутации | 2.5 кГц |
| торможение до остановки | При помощи прикладывания постоянного тока |
| Тормозной прерыватель включен | Истина |
| линейный ток | 97,2 А в 380 В (нормальная нагрузка) 84,2 А в 480 В (нормальная нагрузка) 81,4 А в 380 В (тяжелые условия) 71,8 А в 480 В (тяжелые условия) |
| линейный ток | 97,2 А в 380 В with internal line choke (нормальная нагрузка) 84,2 А в 480 В with internal line choke (нормальная нагрузка) 81,4 А в 380 В with internal line choke (тяжелые условия) 71,8 А в 480 В with internal line choke (тяжелые условия) 81,4 А 71,8 А |
| Максимальный входной ток | 97,2 А |
| Максимальное выходное напряжение | 480 В |
| полная мощность | 70 кВ·А в 480 В (нормальная нагрузка) 59,7 кВ·А в 480 В (тяжелые условия) |
| макс. переходной ток | 127,2 А в течение 60 с (нормальная нагрузка) 132 А в течение 60 с (тяжелые условия) 127,2 А в течение 2 с (нормальная нагрузка) 132 А в течение 2 с (тяжелые условия) |
| электрическое соединение | Винтовой зажим, зажимная способность: 0.75...1.5 мм² для Управление Винтовой зажим, зажимная способность: 70...120 мм² для line side Винтовой зажим, зажимная способность: 70...120 мм² для DC bus Винтовой зажим, зажимная способность: 70...120 мм² для двигатель |
| предполагаемый линейный Isc | 50 кА |
| Ток при высокой перегрузке | 88,0 А |
| Ток при низкой перегрузке | 106,0 А |
| рассеиваемая мощность, Вт | Естественная конвекция: 105 Вт в 380 В, частота переключения 4 кГц (тяжелые условия) Принудительная конвекция: 943 Вт в 380 В, частота переключения 4 кГц (тяжелые условия) Естественная конвекция: 115 Вт в 380 В, частота переключения 4 кГц (нормальная нагрузка) Принудительная конвекция: 917 Вт в 380 В, частота переключения 4 кГц (нормальная нагрузка) |
| электрическое соединение | Управление: винтовой зажим 0.75...1.5 мм²/AWG 18...AWG 16 Со стороны линии: винтовой зажим 70...120 мм²/AWG 1/0…250 тыс. круговых милов Звено постоянного тока: винтовой зажим 70...120 мм²/AWG 1/0…250 тыс. круговых милов Двигатель: винтовой зажим 70...120 мм²/AWG 1/0…250 тыс. круговых милов |
| с функцией безопасности "безопасное ограни | Истина |
| с функцией безопасности "безопасное управл | Истина |
| с функцией безопасности "безопасный управл | Ложь |
| с функцией безопасности "безопасное позици | Ложь |
| с функцией безопасности "безопасная програ | Ложь |
| с функцией безопасности "безопасный монито | Ложь |
| с функцией безопасности "Безопасный остано | Истина |
| с функцией безопасности "Безопасный остано | Ложь |
| с функцией безопасности "Безопасное снятия | Истина |
| с функцией безопасности "безопасное ограни | Ложь |
| с функцией безопасности "безопасное направ | Ложь |
| тип защиты | Тепловая защита: двигатель Защитное отключение двигателя при превышение вращате: двигатель Motor phase loss: двигатель Тепловая защита: привод Защитное отключение двигателя при превышение вращате: привод Превышение температуры: привод Токи перегрузки: привод Output overcurrent between motor phase and earth: привод Output overcurrent between motor phases: привод Short-circuit between motor phase and earth: привод Короткое замыкание между фазами двигателя: привод Motor phase loss: привод DC Bus overvoltage: привод Повышенное напряжение линии питания: привод Повышенное напряжение питания: привод Input supply loss: привод Exceeding limit speed: привод Откл. в цепи управления: привод |
| Ширина | 271,0 мм |
| высота | 908,0 мм |
| глубина | 309,0 мм |
| Вес нетто | 56,4 кг |
| непрерывный выходной ток | 106 А в 4 kHz для нормальная нагрузка 88 А в 4 kHz для тяжелые условия |
| Рабочая высота | <= 4800 m with current derating above 1000m |
|---|---|
| Рабочее положение | Вертикальный +/- 10 градусов |
| Сертификаты | UL CSA TÜV EAC CTick |
| Маркировка | CE |
| Стандарты | EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 60721-3 IEC 61508 МЭК 13849-1 UL 618000-5-1 UL 508C МЭК 61000-3-12 |
| максимальное значение КГИ | <48 % полная нагрузка в соответствии с МЭК 61000-3-12 <48 % 80 % load в соответствии с МЭК 61000-3-12 |
| стиль сборки | С радиатором |
| Электромагнитная совместимость | Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3 Испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с МЭК 61000-4-4 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мк уровень 3 в соответствии с МЭК 61000-4-5 Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с МЭК 61000-4-6 |
| Класс окружающей среды (во время работы) | Класс 3C3 в соответствии с EN 60721-3-3 Class 3S3 according to IEC 60721-3-3 |
| maximum acceleration under shock impact (during operation) | 150 м/с² на 11 мс |
| Максимально допустимое ускорение при вибра | 10 м/с² при 13...200 Гц |
| Максимальная деформация при вибрации (во вр | 1.5 мм при 2...13 Гц |
| допустимая относительная влажность (во вре | Класс 3K5 в соответствии с EN 60721-3 |
| объём охлаждающего воздуха | 295,0 м³/ч |
| Тип охлаждения | Принудительная конвекция |
| Категория перенапряжения | Class III |
| контур регулирования | Настраиваемый ПИД-регулятор |
| Уровень шума | 62,4 дБ |
| Степень загрязнения | 2 |
| температура окружающей среды при транспорт | -40…70 °C |
| рабочая температура окружающей среды | -15…50 °C без ухудшения номинальных значений (вертикальное положение) 50…60 °C с понижающим коэффициентом (вертикальное положение) |
| Температура окружающей среды при хранении | -40…70 °C |
| изоляция | Между зажимами питания и управления |
| Тип упаковки 1 | PCE |
|---|---|
| Кол-во едениц в упаковке | 1 |
| Вес упаковки | 57,5 кг |
| Высота упаковки 1 | 60 см |
| Ширина упаковки 1 | 44 см |
| Длина упаковки 1 | 112 см |
| Тип упаковки 2 | BB1 |
| Количество штук в упаковке 2 | 1 |
| Вес упаковки 2 | 72 кг |
| Высота упаковки 2 | 56,6 см |
| Ширина упаковки 2 | 43 см |
| Длина упаковки 2 | 110 см |
| Тип упаковки 3 | PAL |
| Количество штук в упаковке 3 | 1 |
| Вес упаковки 3 | 71 кг |
| Высота упаковки 3 | 60 см |
| Ширина упаковки 3 | 44 см |
| Длина упаковки 3 | 112 см |
| Основные атрибуты | |
|---|---|
| Производитель | Schneider Electric |
| Страна производитель | Франция |
| Мощность | 55 кВт |
| Пользовательские характеристики | |
| Состояние | Новое |

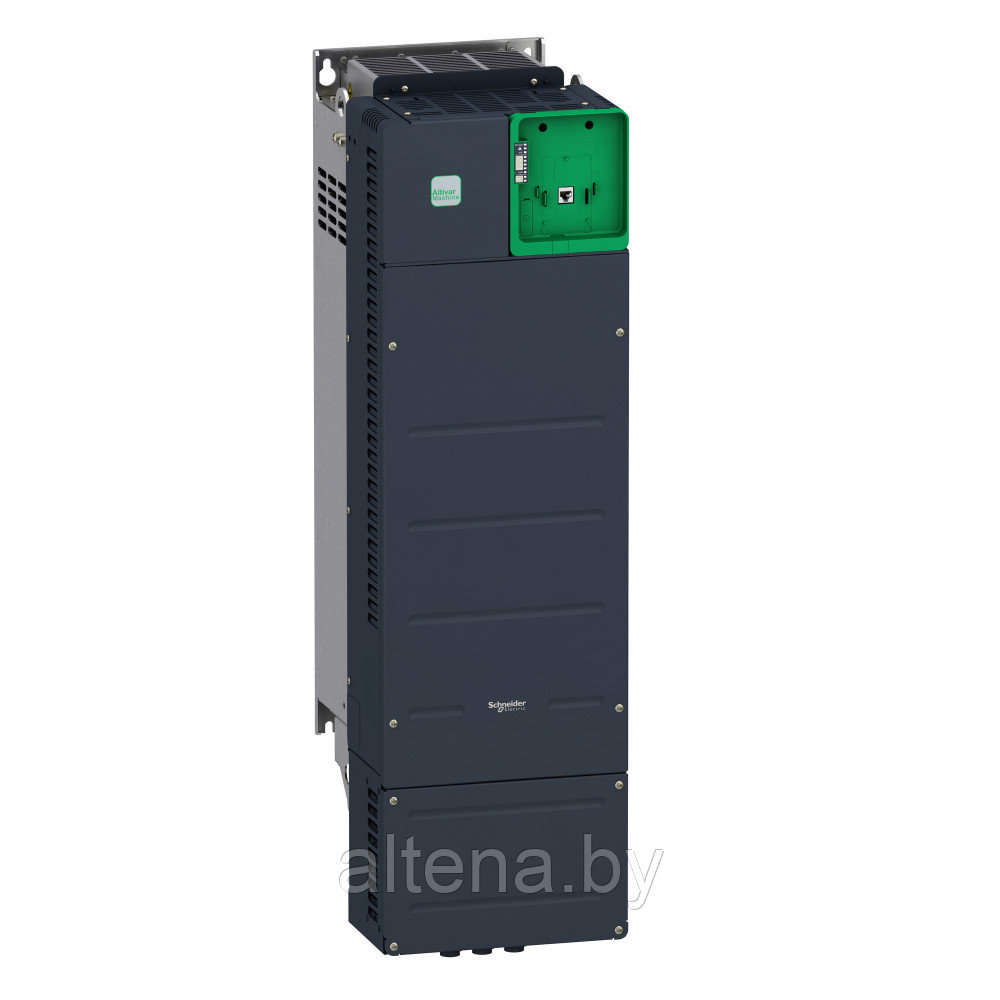

| Тип | ATV340D45N4E Преобразователь частоты ATV340 45кВт 480В 3ф Ethernet |
