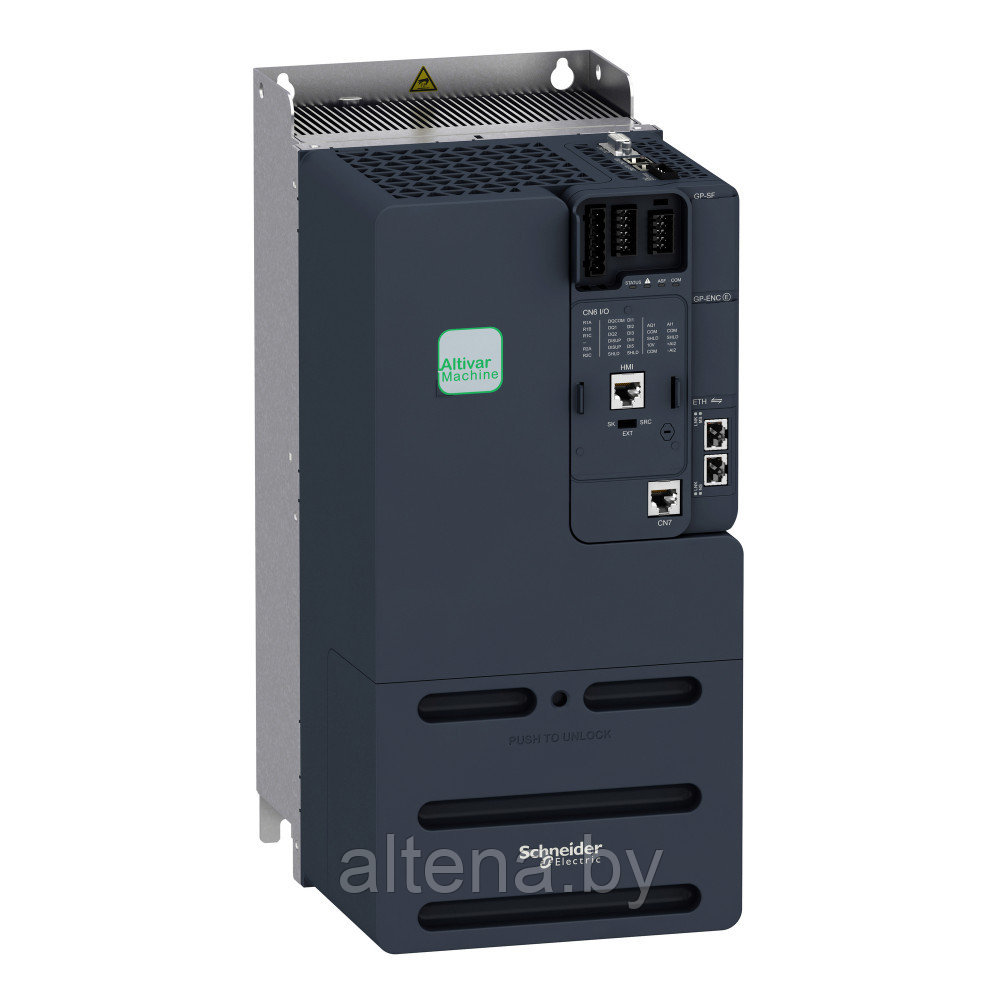

Серия | Altivar Machine ATV340 |
---|---|
Тип продукта | Преобразователь частоты |
Специальная область применения продукта | Machine |
Исполнение монтажа | Устанавливаемый в шкафу |
Исполнение | Стандартное исполнение |
Протокол порта связи | Ethernet/IP Modbus TCP Modbus serial |
Число фаз | 3 фазы |
частота сети питания | 50...60 Гц +/- 5 % |
[Us] номинальное напряжение сети | 380...480 В - 15...10 % |
Номинальных выходной ток | 39,0 A |
мощность двигателя, кВт | 22 kW для нормальная нагрузка 18,5 kW для тяжелых условий |
мощность двигателя, л.с. | 30 hp для нормальная нагрузка 25 hp для тяжелых условий |
фильтр помех | ЭМС фильтр класса C3 встроен |
степень защиты IP | IP20 |
количество дискретных входов | 5 |
---|---|
тип дискретного входа | PTI программируемый в качестве импульсного входа: 0…30 км², 24 V пост. тока (30 V) DI1...DI5 безопасное выключение крутящего момента, 24 V пост. тока (30 V), полное сопротивление: 3.5 кОм программируемый |
number of preset speeds | 16 предустановленных скоростей |
количество дискретных выходов | 2,0 |
тип дискретного выхода | Programmable output DQ1, DQ2 30 В пост. ток 100 мА |
Количество аналоговых входов | 2 |
Тип подключения | AI1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит AI1 ПО-настраиваемые температурный датчик или датчик уровня воды AI1 напряжение, задаваемое программным способом: 0...10 V постоянный ток, полное сопротивление: 31.5 kOhm, разрешение 12 бит AI2 напряжение, задаваемое программным способом: - 10...10 В постоянный ток, полное сопротивление: 31.5 kOhm, разрешение 12 бит |
Количество аналоговых выходов | 1 |
тип аналогового выхода | Напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит Ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 500 Ом, разрешение 10 бит |
номер релейного выхода | 2 |
Выходное напряжение | <= напряжение питания |
тип релейного выхода | Релейные выходы R1A Релейные выходы R1C электрическая износостойкость 100000 циклы Релейные выходы R2A Релейные выходы R2C электрическая износостойкость 100000 циклы |
макс. коммутируемый ток | Релейный выход R1C в резистивные загрузка, cos phi = 1: 3 A в 250 В пер. ток Релейный выход R1C в резистивные загрузка, cos phi = 1: 3 A в 30 В пост. ток Релейный выход R1C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 ms: 2 A в 250 В пер. ток Релейный выход R1C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 ms: 2 A в 30 В пост. ток Релейный выход R2C в резистивные загрузка, cos phi = 1: 5 A в 250 В пер. ток Релейный выход R2C в резистивные загрузка, cos phi = 1: 5 A в 30 В пост. ток Релейный выход R2C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 ms: 2 A в 250 В пер. ток Релейный выход R2C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 ms: 2 A в 30 В пост. ток |
минимальный коммутируемый ток | Релейный выход R1B: 5 мА в 24 В пост. ток Релейный выход R2C: 5 мА в 24 В пост. ток |
Физический интерфейс | 2х проводный RS 485 |
Тип присоединения | 3 RJ45 |
способ доступа | Ведомый Modbus RTU Ведомый Modbus TCP |
Скорость передачи | 4.8 kbit/s 9,6 Кбит/с 19,2 Кбит/с 38.4 kbit/s |
кадр передачи | RTU |
кол-во адресов | 1…247 |
формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность |
тип смещения | Без импеданса |
4 quadrant operation possible | Истина |
Профиль управления асинхронным электродви | Переменный стандартный момент Постоянный стандартный момент Режим оптимизированного момента |
профиль управления синхронным двигателем | Reluctance motor Электродвигатель с постоянными магнитами |
Степень загрязнения | 2 в соответствии с IEC 61800-5-1 |
Максимальная выходная частота | 0,599 км² |
программы ускорения и замедления | S, U или по выбранный заказчиком Линейная регулируемая от 0,01 ... 9999 с |
компенсация проскальзывания вала двигател | Может подавляться Регулируем. Недоступно для электродвигателей с постоянными магни Автоматически при любой нагрузке |
частота коммутации | 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
номинальн. частота коммутации | 4 кГц |
торможение до остановки | При помощи прикладывания постоянного тока |
Тормозной прерыватель включен | Истина |
линейный ток | 43,4 A в 380 В (нормальная нагрузка) 35,0 A в 480 В (нормальная нагрузка) 54,7 A в 380 В (тяжелых условий) 43,4 A в 480 В (тяжелых условий) |
линейный ток | 54,7 A в 380 В Без дросселя на линии (тяжелых условий) 43,4 A в 480 В Без дросселя на линии (тяжелых условий) 49,9 A в 380 В С внешним дросселем на линии (нормальная нагрузка) 40,2 A в 480 В С внешним дросселем на линии (нормальная нагрузка) 54,5 A в 480 В С внешним дросселем на линии (тяжелых условий) 43,5 A в 380 В С внешним дросселем на линии (тяжелых условий) |
Максимальный входной ток | 54,7 A |
Максимальное выходное напряжение | 480 миля |
полная мощность | 33,4 kVA в 480 В (нормальная нагрузка) 36,1 kVA в 480 В (тяжелых условий) |
макс. переходной ток | 50,6 A в течение 60 с (нормальная нагрузка) 59 A в течение 60 с (тяжелых условий) 62,1 A в течение 2 с (нормальная нагрузка) 70 A в течение 2 с (тяжелых условий) |
электрическое соединение | Винтовой зажим, зажимная способность: 0,2...2,5 мм² для Управление Винтовой зажим, зажимная способность: 10...25 mm² для line side Винтовой зажим, зажимная способность: 10...25 mm² для DC bus Винтовой зажим, зажимная способность: 6...25 mm² для двигатель |
предполагаемый линейный Isc | 22 kA |
Ток при высокой перегрузке | 39,0 A |
Ток при низкой перегрузке | 46,0 A |
рассеиваемая мощность, Вт | Естественная конвекция: 21 W в 380 В, частота переключения 4 кГц (тяжелых условий) Принудительная конвекция: 410 W в 380 В, частота переключения 4 кГц (тяжелых условий) Естественная конвекция: 23 W в 380 В, частота переключения 4 кГц (нормальная нагрузка) Принудительная конвекция: 464 W в 380 В, частота переключения 4 кГц (нормальная нагрузка) |
электрическое соединение | Управление: винтовой зажим 0,2...2,5 мм²/AWG 24...AWG 12 Со стороны линии: винтовой зажим 10...25 mm²/AWG 8...AWG 3 Звено постоянного тока: винтовой зажим 10...25 mm²/AWG 8...AWG 3 Двигатель: винтовой зажим 6...25 mm²/AWG 8...AWG 3 |
с функцией безопасности "безопасное ограни | Истина |
с функцией безопасности "безопасное управл | Истина |
с функцией безопасности "безопасный управл | Ложь |
с функцией безопасности "безопасное позици | Ложь |
с функцией безопасности "безопасная програ | Ложь |
с функцией безопасности "безопасный монито | Ложь |
с функцией безопасности "Безопасный остано | Истина |
с функцией безопасности "Безопасный остано | Ложь |
с функцией безопасности "Безопасное снятия | Истина |
с функцией безопасности "безопасное ограни | Ложь |
с функцией безопасности "безопасное направ | Ложь |
тип защиты | Тепловая защита: двигатель Защитное отключение двигателя при превышение вращате: двигатель Потеря фазы двигателя: двигатель Тепловая защита: привод Защитное отключение двигателя при превышение вращате: привод Превышение температуры: привод Токи перегрузки: привод Output overcurrent between motor phase and earth: привод Output overcurrent between motor phases: привод Short-circuit between motor phase and earth: привод Короткое замыкание между фазами двигателя: привод Потеря фазы двигателя: привод DC Bus overvoltage: привод Повышенное напряжение линии питания: привод Повышенное напряжение питания: привод Input supply loss: привод Exceeding limit speed: привод Откл. в цепи управления: привод |
ширина | 180,0 mm |
Высота | 385,0 mm |
Глубина | 249,0 mm |
масса продукта | 10,2 kg |
непрерывный выходной ток | 46 A в 4 kHz для нормальная нагрузка 39 A в 4 kHz для тяжелых условий |
Основные атрибуты | |
---|---|
Производитель | Schneider Electric |
Страна производитель | Франция |
Мощность | 22 кВт |
Состояние | Новое |
Пользовательские характеристики | |
Тип | Преобразователь частоты ATV340 18,5кВт 480В 3ф Ethernet |
