850,24 руб.
| Серия | Altivar Machine ATV320 |
|---|---|
| Тип продукта | Привод с регулируемой частотой вращения |
| Специальная область применения продукта | Комплексные установки |
| Исполнение | Стандартное исполнение С выключателем |
| форма привода | Compact |
| Исполнение монтажа | Для монтажа на стену |
| Протокол порта обмена данными | Modbus serial CANopen |
| опциональная карта | Модуль соединения, CANopen Модуль соединения, EtherCAT Модуль соединения, Profibus DP V1 Модуль соединения, Profinet Модуль соединения, Ethernet Powerlink Модуль соединения, Ethernet/IP Модуль соединения, DeviceNet |
| [Us] номинальное напряжение сети | 380...500 В - 15...10 % |
| номинальных выходной ток | 5,5 А |
| мощность двигателя, кВт | 2,2 кВт для тяжелые условия |
| фильтр помех | Класс C2 с интегрированным фильтром ЭМС |
| степень защиты IP | IP20 |
| Количество дискретных входов | 7 |
|---|---|
| тип дискретного входа | STO безопасное выключение крутящего момента, 24 V пост. тока, полное сопротивление: 1.5 кОм DI1…DI6 логические входы, 24 V пост. тока (30 V) DI5 программируемый в качестве импульсного входа: 0…30 кГц, 24 V пост. тока (30 V) |
| Тип дискретных входов | Положительная логика (источник) Отрицательная логика (приемник) |
| Количество дискретных выходов | 3 |
| тип дискретного выхода | Открытый коллектор DQ+ 0…1 кГц 30 В пост. ток 100 мА Открытый коллектор DQ- 0…1 кГц 30 В пост. ток 100 мА |
| Количество аналоговых входов | 3 |
| Тип подключения | AI1 напряжение: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 10 бит AI2 напряжение биполярного источника: +/- 10 V пост. ток, полное сопротивление: 30 кОм, разрешение 10 бит AI3 ток: 0...20 мА (или 4-20 мА, x-20 мА, 20-x мА или другие характеристики по конфигурации), полное сопротивление: 250 Ом, разрешение 10 бит |
| Количество аналоговых выходов | 1 |
| тип аналогового выхода | Ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 800 Ом, разрешение 10 бит Напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит |
| тип релейного выхода | Задаваем. релейная логика R1A 1 Н.О. электрическая износостойкость 100000 циклы Задаваем. релейная логика R1B 1 Н.З. электрическая износостойкость 100000 циклы Задаваем. релейная логика R1C Задаваем. релейная логика R2A 1 Н.О. электрическая износостойкость 100000 циклы Задаваем. релейная логика R2C |
| макс. коммутируемый ток | Релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1: 3 А в 250 В пер. ток Релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1: 3 А в 30 В пост. ток Релейный выход R1A, R1B, R1C, R2A, R2C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 250 В пер. ток Релейный выход R1A, R1B, R1C, R2A, R2C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 30 В пост. ток Релейный выход R2A, R2C в резистивные загрузка, cos phi = 1: 5 А в 250 В пер. ток Релейный выход R2A, R2C в резистивные загрузка, cos phi = 1: 5 А в 30 В пост. ток |
| минимальный коммутируемый ток | Релейный выход R1A, R1B, R1C, R2A, R2C: 5 мА в 24 В пост. ток |
| способ доступа | Ведомый CANopen |
| 4 quadrant operation possible | Истина |
| Профиль управления асинхронным электродви | Отношение напряжения/частоты, 5 точки Управление вектором потока без датчика, стандартный Отношение напряжения/частоты - энергосбережение, квад Векторное управление потоком без датчика - Энергосбер Отношение напряжения/частоты, 2 точки |
| профиль управления синхронным двигателем | Векторное управление без датчика |
| Максимальная выходная частота | 0,599 кГц |
| переходная перегрузка по вращающему момент | 170…200 % номинального крутящего момента двигателя |
| программы ускорения и замедления | Линейный U S CUS Переключение реле защиты от разгона Программирование кривой разгона/торможения Автоматический останов разгона/торможения с приклады |
| компенсация проскальзывания вала двигател | Автоматически при любой нагрузке Регулируемый 0...300 % Недоступно в режиме преобразования напряжение/частот |
| частота коммутации | 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
| номинальн. частота коммутации | 4 кГц |
| торможение до остановки | При помощи прикладывания постоянного тока |
| Тормозной прерыватель включен | Истина |
| линейный ток | 8,7 А в 380 В (тяжелые условия) 6,6 А в 500 В (тяжелые условия) |
| Максимальный входной ток | 8,7 А |
| Максимальное выходное напряжение | 500 В |
| полная мощность | 5,7 кВ·А в 500 В (тяжелые условия) |
| Частота сети | 50...60 Гц |
| relative symmetric network frequency tolerance | 5 % |
| предполагаемый линейный Isc | 5 кА |
| Ток при высокой перегрузке | 8,0 А |
| рассеиваемая мощность, Вт | Вентилятор: 74,0 Вт в 380 В, частота переключения 4 кГц |
| с функцией безопасности "безопасное ограни | Истина |
| с функцией безопасности "безопасное управл | Ложь |
| с функцией безопасности "безопасный управл | Ложь |
| с функцией безопасности "безопасное позици | Ложь |
| с функцией безопасности "безопасная програ | Ложь |
| с функцией безопасности "безопасный монито | Ложь |
| с функцией безопасности "Безопасный остано | Истина |
| с функцией безопасности "Безопасный остано | Ложь |
| с функцией безопасности "Безопасное снятия | Истина |
| с функцией безопасности "безопасное ограни | Ложь |
| с функцией безопасности "безопасное направ | Ложь |
| тип защиты | Исчезновение фазы на входе: привод Сверхток между выходной фазой и землей: привод Защита от перегрева: привод Короткое замыкание между фазами двигателя: привод Тепловая защита: привод |
| Ширина | 140 мм |
| высота | 184,0 мм |
| глубина | 158,0 мм |
| Вес нетто | 2,1 кг |
| Рабочее положение | Вертикальный +/- 10 градусов |
|---|---|
| Сертификаты | CE ATEX NOM ГОСТ EAC RCM KC |
| Маркировка | CE ATEX UL CSA EAC RCM |
| Стандарты | EN/IEC 61800-5-1 |
| Электромагнитная совместимость | Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3 Испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с МЭК 61000-4-4 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мк уровень 3 в соответствии с МЭК 61000-4-5 Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с МЭК 61000-4-6 Испытание на стойкость к провалам и кратковременным и в соответствии с IEC 61000-4-11 |
| Класс окружающей среды (во время работы) | Класс 3C3 в соответствии с EN 60721-3-3 Класс 2S2 в соответствии с EN 60721-3-3 |
| maximum acceleration under shock impact (during operation) | 150 м/с² на 11 мс |
| Максимально допустимое ускорение при вибра | 10 м/с² при 13...200 Гц |
| Максимальная деформация при вибрации (во вр | 1.5 мм при 2...13 Гц |
| допустимая относительная влажность (во вре | Класс 3K5 в соответствии с EN 60721-3 |
| объём охлаждающего воздуха | 37,7 м³/ч |
| Категория перенапряжения | III |
| контур регулирования | Настраиваемый ПИД-регулятор |
| точность скорость | +/- 10 % номинального проскальзывания 0,2 Tn ... Tn |
| Степень загрязнения | 2 |
| температура окружающей среды при транспорт | -25…70 °C |
| рабочая температура окружающей среды | -10…50 °C без ухудшения номинальных значений 50…60 °C с понижающим коэффициентом |
| Температура окружающей среды при хранении | -25…70 °C |
| Тип упаковки 1 | PCE |
|---|---|
| Кол-во едениц в упаковке | 1 |
| Вес упаковки | 2,652 кг |
| Высота упаковки 1 | 24,5 см |
| Ширина упаковки 1 | 19,5 см |
| Длина упаковки 1 | 26,7 см |
| Тип упаковки 2 | P06 |
| Количество штук в упаковке 2 | 12 |
| Вес упаковки 2 | 45,28 кг |
| Высота упаковки 2 | 73,5 см |
| Ширина упаковки 2 | 60 см |
| Длина упаковки 2 | 80 см |
| Основные атрибуты | |
|---|---|
| Производитель | Schneider Electric |
| Страна производитель | Франция |
| Мощность | 2.2 кВт |
| Пользовательские характеристики | |
| Состояние | Новое |

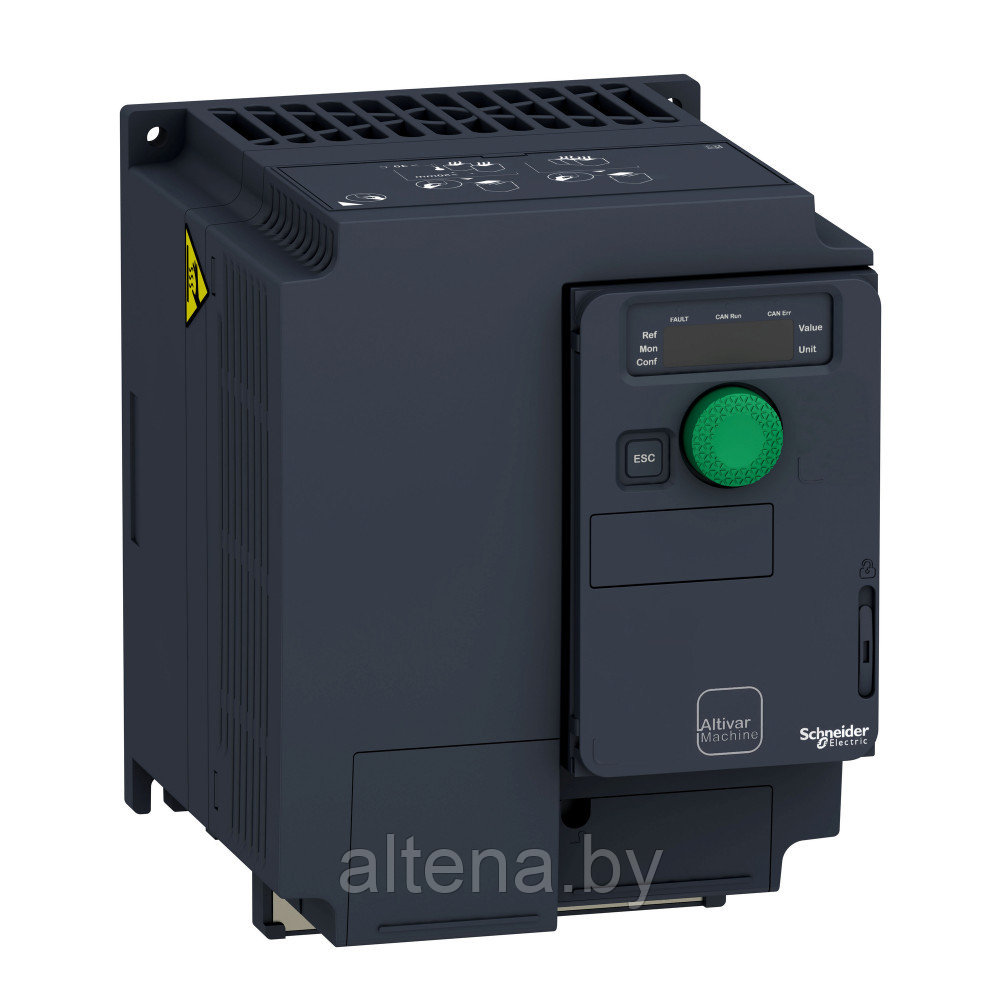

| Тип | ATV320U22N4C ПРЕОБР ЧАСТОТЫ ATV320 КОМПАКТНОЕ ИСПОЛНЕНИЕ 2.2 КВТ 500В 3Ф |
