Серия | Altivar Machine ATV320 |
---|---|
Тип продукта | Привод с регулируемой частотой вращения |
Специальная область применения продукта | Комплексные установки |
Исполнение | Стандартное исполнение |
форма привода | Блок |
Исполнение монтажа | Для монтажа на стену |
Протокол порта обмена данными | Modbus serial CANopen |
опциональная карта | Модуль соединения, CANopen Модуль соединения, EtherCAT Модуль соединения, Profibus DP V1 Модуль соединения, Profinet Модуль соединения, Ethernet Powerlink Модуль соединения, Ethernet/IP Модуль соединения, DeviceNet |
[Us] номинальное напряжение сети | 380...500 В - 15...10 % |
номинальных выходной ток | 14,3 А |
мощность двигателя, кВт | 5,5 кВт для тяжелые условия |
фильтр помех | Класс C2 с интегрированным фильтром ЭМС |
степень защиты IP | IP20 |
Количество дискретных входов | 7 |
---|---|
тип дискретного входа | STO безопасное выключение крутящего момента, 24 V пост. тока, полное сопротивление: 1.5 кОм DI1…DI6 логические входы, 24 V пост. тока (30 V) DI5 программируемый в качестве импульсного входа: 0…30 кГц, 24 V пост. тока (30 V) |
Тип дискретных входов | Положительная логика (источник) Отрицательная логика (приемник) |
Количество дискретных выходов | 3 |
тип дискретного выхода | Открытый коллектор DQ+ 0…1 кГц 30 В пост. ток 100 мА Открытый коллектор DQ- 0…1 кГц 30 В пост. ток 100 мА |
Количество аналоговых входов | 3 |
Тип подключения | AI1 напряжение: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 10 бит AI2 напряжение биполярного источника: +/- 10 V пост. ток, полное сопротивление: 30 кОм, разрешение 10 бит AI3 ток: 0...20 мА (или 4-20 мА, x-20 мА, 20-x мА или другие характеристики по конфигурации), полное сопротивление: 250 Ом, разрешение 10 бит |
Количество аналоговых выходов | 1 |
тип аналогового выхода | Ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 800 Ом, разрешение 10 бит Напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит |
тип релейного выхода | Задаваем. релейная логика R1A 1 Н.О. электрическая износостойкость 100000 циклы Задаваем. релейная логика R1B 1 Н.З. электрическая износостойкость 100000 циклы Задаваем. релейная логика R1C Задаваем. релейная логика R2A 1 Н.О. электрическая износостойкость 100000 циклы Задаваем. релейная логика R2C |
макс. коммутируемый ток | Релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1: 3 А в 250 В пер. ток Релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1: 3 А в 30 В пост. ток Релейный выход R1A, R1B, R1C, R2A, R2C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 250 В пер. ток Релейный выход R1A, R1B, R1C, R2A, R2C в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 30 В пост. ток Релейный выход R2A, R2C в резистивные загрузка, cos phi = 1: 5 А в 250 В пер. ток Релейный выход R2A, R2C в резистивные загрузка, cos phi = 1: 5 А в 30 В пост. ток |
минимальный коммутируемый ток | Релейный выход R1A, R1B, R1C, R2A, R2C: 5 мА в 24 В пост. ток |
способ доступа | Ведомый CANopen |
4 quadrant operation possible | Истина |
Профиль управления асинхронным электродви | Отношение напряжения/частоты, 5 точки Управление вектором потока без датчика, стандартный Отношение напряжения/частоты - энергосбережение, квад Векторное управление потоком без датчика - Энергосбер Отношение напряжения/частоты, 2 точки |
профиль управления синхронным двигателем | Векторное управление без датчика |
Максимальная выходная частота | 0,599 кГц |
переходная перегрузка по вращающему момент | 170…200 % номинального крутящего момента двигателя |
программы ускорения и замедления | Линейный U S CUS Переключение реле защиты от разгона Программирование кривой разгона/торможения Автоматический останов разгона/торможения с приклады |
компенсация проскальзывания вала двигател | Автоматически при любой нагрузке Регулируемый 0...300 % Недоступно в режиме преобразования напряжение/частот |
частота коммутации | 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
номинальн. частота коммутации | 4 кГц |
торможение до остановки | При помощи прикладывания постоянного тока |
Тормозной прерыватель включен | Истина |
линейный ток | 20,7 А в 380 В (тяжелые условия) 14,5 А в 500 В (тяжелые условия) |
Максимальный входной ток | 20,7 А |
Максимальное выходное напряжение | 500 В |
полная мощность | 12,6 кВ·А в 500 В (тяжелые условия) |
Частота сети | 50...60 Гц |
relative symmetric network frequency tolerance | 5 % |
предполагаемый линейный Isc | 22 кА |
Ток при высокой перегрузке | 14,3 А |
рассеиваемая мощность, Вт | Вентилятор: 195,0 Вт в 380 В, частота переключения 4 кГц |
с функцией безопасности "безопасное ограни | Истина |
с функцией безопасности "безопасное управл | Ложь |
с функцией безопасности "безопасный управл | Ложь |
с функцией безопасности "безопасное позици | Ложь |
с функцией безопасности "безопасная програ | Ложь |
с функцией безопасности "безопасный монито | Ложь |
с функцией безопасности "Безопасный остано | Истина |
с функцией безопасности "Безопасный остано | Ложь |
с функцией безопасности "Безопасное снятия | Истина |
с функцией безопасности "безопасное ограни | Ложь |
с функцией безопасности "безопасное направ | Ложь |
тип защиты | Исчезновение фазы на входе: привод Сверхток между выходной фазой и землей: привод Защита от перегрева: привод Короткое замыкание между фазами двигателя: привод Тепловая защита: привод |
Ширина | 150 мм |
высота | 308,0 мм |
глубина | 232,0 мм |
Вес нетто | 4,4 кг |
Рабочее положение | Вертикальный +/- 10 градусов |
---|---|
Сертификаты | CE ATEX NOM ГОСТ EAC RCM KC |
Маркировка | CE ATEX UL CSA EAC RCM |
Стандарты | EN/IEC 61800-5-1 |
Электромагнитная совместимость | Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3 Испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с МЭК 61000-4-4 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мк уровень 3 в соответствии с МЭК 61000-4-5 Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с МЭК 61000-4-6 Испытание на стойкость к провалам и кратковременным и в соответствии с IEC 61000-4-11 |
Класс окружающей среды (во время работы) | Класс 3C3 в соответствии с EN 60721-3-3 Класс 2S2 в соответствии с EN 60721-3-3 |
maximum acceleration under shock impact (during operation) | 150 м/с² на 11 мс |
Максимально допустимое ускорение при вибра | 10 м/с² при 13...200 Гц |
Максимальная деформация при вибрации (во вр | 1.5 мм при 2...13 Гц |
допустимая относительная влажность (во вре | Класс 3K5 в соответствии с EN 60721-3 |
объём охлаждающего воздуха | 60 м³/ч |
Категория перенапряжения | III |
контур регулирования | Настраиваемый ПИД-регулятор |
точность скорость | +/- 10 % номинального проскальзывания 0,2 Tn ... Tn |
Степень загрязнения | 2 |
температура окружающей среды при транспорт | -25…70 °C |
рабочая температура окружающей среды | -10…50 °C без ухудшения номинальных значений 50…60 °C с понижающим коэффициентом |
Температура окружающей среды при хранении | -25…70 °C |
Тип упаковки 1 | PCE |
---|---|
Кол-во едениц в упаковке | 1 |
Вес упаковки | 5,511 кг |
Высота упаковки 1 | 20,5 см |
Ширина упаковки 1 | 33 см |
Длина упаковки 1 | 27,2 см |
Тип упаковки 2 | P06 |
Количество штук в упаковке 2 | 10 |
Вес упаковки 2 | 68,11 кг |
Высота упаковки 2 | 73,5 см |
Ширина упаковки 2 | 60 см |
Длина упаковки 2 | 80 см |
Основные атрибуты | |
---|---|
Производитель | Schneider Electric |
Страна производитель | Франция |
Мощность | 5.5 кВт |
Пользовательские характеристики | |
Состояние | Новое |

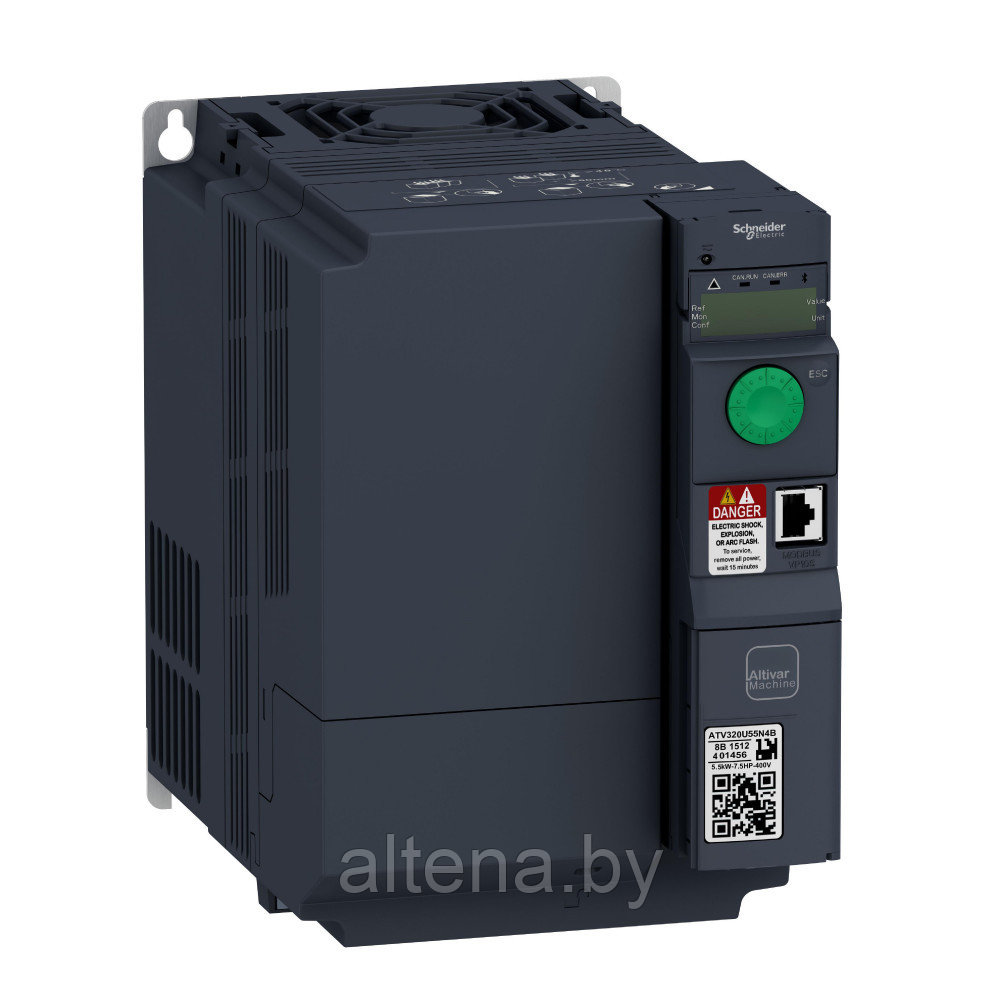

Тип | ATV320U55N4B ПРЕОБР ЧАСТОТЫ ATV320 КНИЖНОЕ ИСПОЛНЕНИЕ 5.5 КВТ 500В 3Ф |
