Серия | Altivar 12 |
---|---|
Тип продукта | Преобразователь частоты |
Специальная область применения продукта | Простая машина |
Исполнение монтажа | Устанавливаемый в шкафу |
Протокол порта связи | Modbus |
частота сети питания | 50/60 Гц +/- 5 % |
[Us] номинальное напряжение сети | 200...240 В - 15...10 % |
Номинальных выходной ток | 3,5 A |
мощность двигателя, кВт | 0,55 kW |
мощность двигателя, л.с. | 0,75 hp |
фильтр помех | Встроен |
степень защиты IP | IP20 |
мощность двигателя, л.с. | 0,75 hp |
количество дискретных входов | 4 |
---|---|
количество дискретных выходов | 2 |
Количество аналоговых входов | 1 |
Количество аналоговых выходов | 1 |
номер релейного выхода | 1 |
Физический интерфейс | 2х проводный RS 485 |
Тип присоединения | 1 RJ45 |
непрерывный выходной ток | 3,5 A в 4 kHz |
способ доступа | Сервер Modbus serial |
выходная частота привода | 0,5…400 дюйм |
диапазон скоростей | 1…20 |
длительность выборки | 20 ms, допуск +/- 1 ms для логический вход 10 ms для аналоговый вход |
ошибка линеаризации | +/- 0,3 % от максимального значения для аналоговый вход |
разрешение по частоте | Аналоговый вход: АЦП 10-разрядный Дисплейный блок: 0,1 Гц |
постоянная времени | 20 ms +/- 1 ms для изменения опорного значения |
Скорость передачи | 9,6 Кбит/с 19,2 Кбит/с 38.4 kbit/s |
кадр передачи | RTU |
кол-во адресов | 1…247 |
формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность |
служба обмена данными | Регистр временного хранения считывания (03) 29 слов Записать единичный регистр (06) 29 слов Составные регистры записи (16) 27 слов Составные регистры чтения/записи (23) 4/4 слов Считать идентификацию устройства (43) |
тип смещения | Без импеданса |
4 quadrant operation possible | Ложь |
Профиль управления асинхронным электродви | Отношение напряжения/частоты (V/f) Квадратичная функция напряжение/частота Бессенсорное векторное управление |
Максимальная выходная частота | 4 км² |
переходная перегрузка по вращающему момент | 150…170 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя |
программы ускорения и замедления | Линейн. от 0 до 999,9 с S U |
компенсация проскальзывания вала двигател | Предустановленный на заводе Регулируем. |
частота коммутации | 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
номинальн. частота коммутации | 4 кГц |
торможение до остановки | При помощи прикладывания постоянного тока |
Тормозной прерыватель включен | Ложь |
линейный ток | 8,0 A в 100 В (тяжелых условий) 6,7 A в 120 В (тяжелых условий) |
Максимальный входной ток | 6,7 A |
Максимальное выходное напряжение | 240 миля |
полная мощность | 1,6 kVA в 240 В (тяжелых условий) |
макс. переходной ток | 5,3 A в течение 60 с (тяжелых условий) 5,8 A в течение 2 с (тяжелых условий) |
Частота сети | 50...60 Гц |
Relative symmetric network frequency tolerance | 5 % |
предполагаемый линейный Isc | 1 kA |
Ток при высокой перегрузке | 3,5 A |
рассеиваемая мощность, Вт | Естественный: 34,0 W |
с функцией безопасности "безопасное ограни | Ложь |
с функцией безопасности "безопасное управл | Ложь |
с функцией безопасности "безопасный управл | Ложь |
с функцией безопасности "безопасное позици | Ложь |
с функцией безопасности "безопасная програ | Ложь |
с функцией безопасности "безопасный монито | Ложь |
с функцией безопасности "Безопасный остано | Ложь |
с функцией безопасности "Безопасный остано | Ложь |
с функцией безопасности "Безопасное снятия | Ложь |
с функцией безопасности "безопасное ограни | Ложь |
с функцией безопасности "безопасное направ | Ложь |
тип защиты | Повышенное напряжение линии питания Повышенное напряжение питания Сверхток между выходной фазой и землей Защита от перегрева Короткое замыкание между фазами двигателя При обрыве фазы на входе в трехфазных Тепловая защита двигателя от привода посредством непр |
Момент затяжки | 0,8 Н·м |
изоляция | Между цепями питания и управления |
Количество в одном комплекте | Комплект из 1 шт. |
ширина | 72 mm |
Высота | 143 mm |
Глубина | 131,2 mm |
масса продукта | 0,8 kg |
Основные атрибуты | |
---|---|
Производитель | Schneider Electric |
Страна производитель | Франция |
Мощность | 0.55 кВт |
Пользовательские характеристики | |

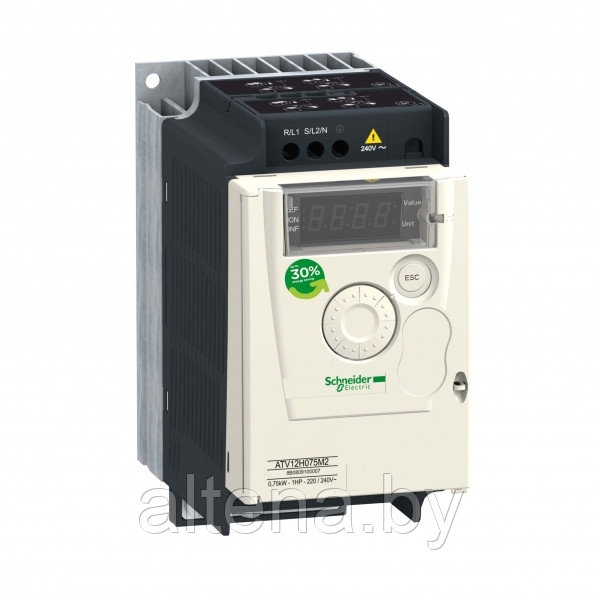

Тип | ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ ATV12 0,55кВт 240В 1Ф |
Состояние | Новое |
