326,94 руб.
Показать оптовые цены
| Назначение продукта | Асинхронные электродвигатели |
|---|---|
| наименование компонента | ATV12 |
| встроенный вентилятор | Без |
| Число фаз | 1 фаза |
| мощность двигателя, кВт | 0,18 кВт |
| мощность двигателя, л.с. | 0,25 лс |
| линейный ток | 3,4 А в 200 В 2,8 А в 240 В |
| диапазон скоростей | 1…20 |
| Степень защиты IP | IP20 без панели-заглушки на верхней части |
| Серия | Altivar 12 |
| Тип продукта | Привод с регулируемой частотой вращения |
| Специальная область применения продукта | Простая машина |
| Протокол порта обмена данными | Modbus |
| [Us] номинальное напряжение сети | 200...240 В - 15...10 % |
| фильтр помех | Встроен |
| частота сети питания | 50/60 Гц +/- 5 % |
|---|---|
| тип разъема | 1 RJ45 (на лицевой панели) для Modbus |
| физический интерфейс | 2х проводный RS 485 для Modbus |
| кадр передачи | RTU для Modbus |
| скорость передачи | 4800 бит/с 9600 бит/с 19200 bit/s 38400 бит/с |
| кол-во адресов | 1…247 для Modbus |
| служба обмена данными | Регистр временного хранения считывания (03) 29 слов Записать единичный регистр (06) 29 слов Составные регистры записи (16) 27 слов Составные регистры чтения/записи (23) 4/4 слов Считать идентификацию устройства (43) |
| непрерывный выходной ток | 1,4 А в 4 kHz |
| макс. переходной ток | 2,1 А для 60 с |
| выходная частота привода | 0,5…400 Гц |
| тормозной момент | До 70 % номинального момента двигателя без тормозного резистора |
| выходное напряжение | 200...240 В 3 фазы |
| электрическое соединение | Зажим, зажимная способность: 3,5 мм², AWG 12 (L1, L2, L3, U, V, W, PA, PC) |
| Момент затяжки | 0,8 Н·м |
| изоляция | Между цепями питания и управления |
| питание | Внутреннее питание для регулировочного потенциометра: 5 В пост. ток (4,75…5,25 В), <10 мА, тип защиты: защита от перегрузки и короткого замыкания Внутреннее питание для логических входов: 24 В пост. ток (20,4…28,8 В), <100 мА, тип защиты: защита от перегрузки и короткого замыкания |
| Тип подключения | Задаваемый ток AI1 0...20 mA 250 Ом Задаваем. напряжение AI1 0...10 V 30 кОм Задаваем. напряжение AI1 0...5 V 30 кОм |
| тип дискретного входа | Программируемый LI1...LI4 24 V 18...30 V |
| тип дискретных входов | Отрицательная логика (приемник), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм Положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состояние 1) |
| длительность выборки | 20 мс, допуск +/- 1 ms для логический вход 10 мс для аналоговый вход |
| ошибка линеаризации | +/- 0,3 % от максимального значения для аналоговый вход |
| тип аналогового выхода | AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 8 бит |
| тип дискретного выхода | Логический выход LO+, LO- Защищенный релейный выход R1A, R1B, R1C 1 переключающ. |
| минимальный коммутируемый ток | 5 мА в 24 В пост. ток для логическое реле |
| макс. коммутируемый ток | 2 А 250 В пер. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле 2 А 30 В пост. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле 3 А 250 В пер. ток резистивные cos phi = 1 L/R = 0 мс логическое реле 4 А 30 В пост. ток резистивные cos phi = 1 L/R = 0 мс логическое реле |
| торможение до остановки | При помощи прикладывания постоянного тока, <30 с |
| разрешение по частоте | Аналоговый вход: АЦП 10-разрядный Дисплейный блок: 0,1 Гц |
| постоянная времени | 20 мс +/- 1 ms для изменения опорного значения |
| функциональность | Стандартный |
| специальное применение | Коммерческое оборудование |
| Выбор применения преобразователя частоты | Миксер Коммерческое оборудование Другое применение Коммерческое оборудование Ironing Текстиль |
| Тип пускателя | Преобразователь частоты |
| Количество дискретных входов | 4 |
| Количество дискретных выходов | 2 |
| Количество аналоговых входов | 1 |
| Количество аналоговых выходов | 1 |
| Профиль управления асинхронным электродви | Отношение напряжения/частоты (V/f) Бессенсорное векторное управление Квадратичная функция напряжение/частота |
| переходная перегрузка по вращающему момент | 150…170 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя |
| программы ускорения и замедления | U Линейн. от 0 до 999,9 с S |
| компенсация проскальзывания вала двигател | Предустановленный на заводе Регулируем. |
| частота коммутации | 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
| номинальн. частота коммутации | 4 кГц |
| предполагаемый линейный Isc | 1 кА |
| тип защиты | Повышенное напряжение линии питания Повышенное напряжение питания Сверхток между выходной фазой и землей Защита от перегрева Короткое замыкание между фазами двигателя При обрыве фазы на входе в трехфазных Тепловая защита двигателя от привода посредством непр |
| Количество в одном комплекте | Комплект из 1 шт. |
| Ширина | 72 мм |
| высота | 143 мм |
| глубина | 102,2 мм |
| Вес нетто | 0,7 кг |
| электромагнитное излучение | Излучение среда 1 категория C2 в соответствии с EN/IEC 61800-3 2...16 кГц экранированный кабель двигателя Кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C1 в соответствии с EN/IEC 61800-3 2, 4, 8, 12 и 16 кГц экранированный кабель двигателя <5 м Кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C2 в соответствии с EN/IEC 61800-3 2...12 кГц экранированный кабель двигателя <5 м Кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C2 в соответствии с EN/IEC 61800-3 2, 4 и 16 кГц экранированный кабель двигателя <10 м Кондуктивное излучение с дополнительным фильтром ЭМС среда 1 категория C1 в соответствии с EN/IEC 61800-3 4...12 кГц экранированный кабель двигателя <20 м Кондуктивное излучение с дополнительным фильтром ЭМС среда 1 категория C2 в соответствии с EN/IEC 61800-3 4...12 кГц экранированный кабель двигателя <50 м Кондуктивное излучение с дополнительным фильтром ЭМС среда 2 категория C3 в соответствии с EN/IEC 61800-3 4...12 кГц экранированный кабель двигателя <50 м |
|---|---|
| виброустойчивость | 1 gn (f = 13…200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (f = 3…13 Гц) - привод, не установленный на симметричную DIN рейку - в соответствии с EN/IEC 60068-2-6 |
| ударопрочность | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
| относительная влажность | 5…95 % без образования конденсата в соответствии с IEC 60068-2-3 5…95 % без падения капель воды в соответствии с IEC 60068-2-3 |
| рабочая температура окружающей среды | -10…40 °C защитная крышка снята с верхней части привода 40…60 °C с уменьшением номинального тока на 2,2 % на каждый допол |
| Рабочая высота | > 1000...2000 м с уменьшением номинального тока на 1 % при увеличении в <= 1000 м без ухудшения номинальных значений |
| Рабочее положение | Вертикальный +/- 10 градусов |
| Сертификаты | ГОСТ UL NOM CSA C-Tick |
| Маркировка | CE |
| стиль сборки | На нижней панели |
| Электромагнитная совместимость | Испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с EN/IEC 61000-4-4 Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с EN/IEC 61000-4-2 Стойкость к наведенным помехам уровень 3 в соответствии с EN/IEC 61000-4-6 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с EN/IEC 61000-4-3 Испытание невосприимчивости к импульсным помехам уровень 3 в соответствии с EN/IEC 61000-4-5 Испытание на стойкость к провалам и кратковременным и в соответствии с EN/IEC 61000-4-11 |
| Уровень шума | 0 дБ |
| Температура окружающей среды при хранении | -25…70 °C |
| Тип упаковки 1 | PCE |
|---|---|
| Кол-во едениц в упаковке | 1 |
| Вес упаковки | 895 г |
| Высота упаковки 1 | 12 см |
| Ширина упаковки 1 | 18,6 см |
| Длина упаковки 1 | 19,5 см |
| Тип упаковки 2 | P06 |
| Количество штук в упаковке 2 | 45 |
| Вес упаковки 2 | 52,78 кг |
| Высота упаковки 2 | 73,5 см |
| Ширина упаковки 2 | 60 см |
| Длина упаковки 2 | 80 см |
| Высота упаковки 3 | 80 см |
| Основные атрибуты | |
|---|---|
| Производитель | Schneider Electric |
| Страна производитель | Франция |
| Мощность | 0.18 кВт |
| Пользовательские характеристики | |

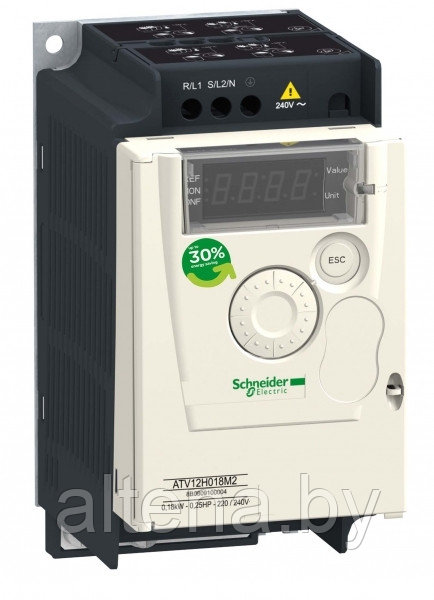

| Тип | ATV12H018M2 ПРЕОБР ЧАСТОТЫ ATV12 0.18КВТ 240В 1Ф |
| Состояние | Новое |
