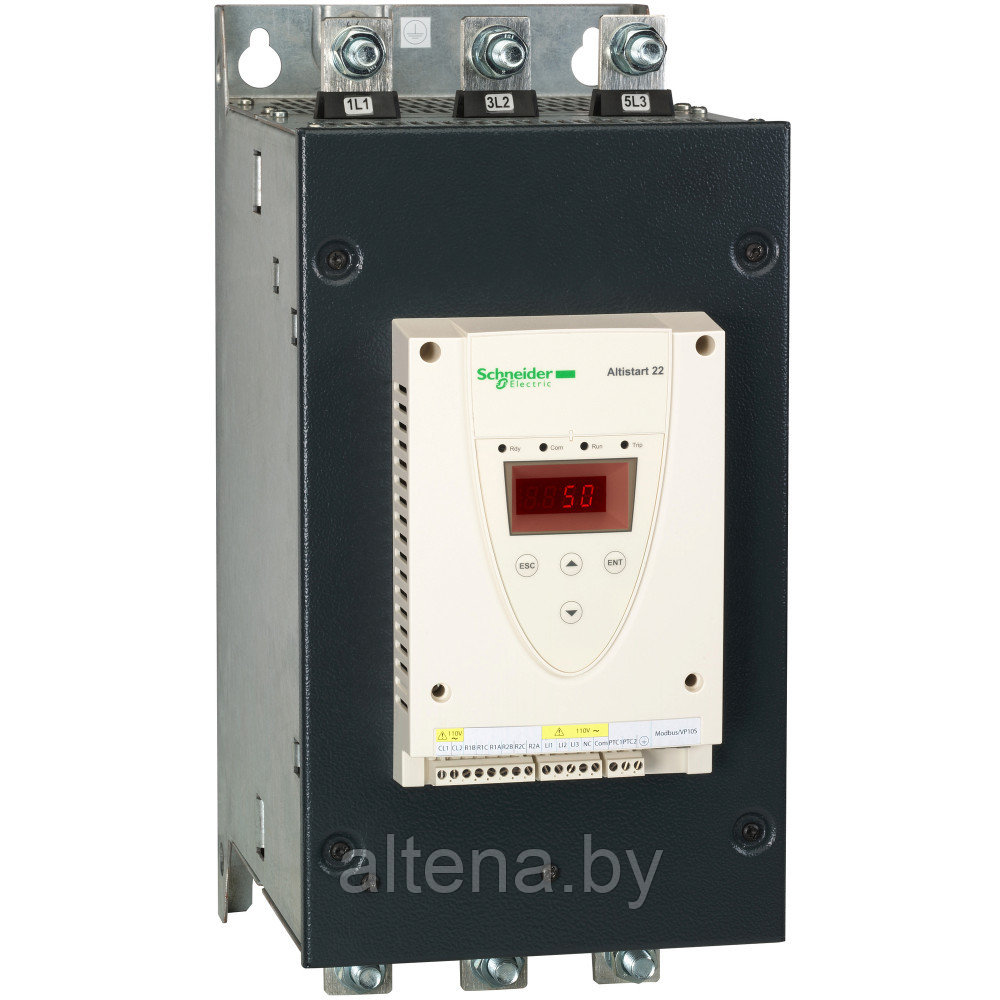

Устройство плавного пуска ATS22 230В(110кВт)/400-440В(220кВт)
| Серия | Altistart 22 |
|---|---|
| Тип продукта | Устройство плавного пуска |
| Назначение продукта | Асинхронные электродвигатели |
| Специальная область применения продукта | Насосы и вентиляторы |
| наименование компонента | ATS22 |
| Число фаз | 3 фазы |
| номинальное напряжение питания [Us] | 230...440 В - 15...10 % |
| мощность двигателя, кВт | 110 kW 230 В 220 kW 400 V AC 50/60Hz 220 kW 440 В |
| заводская настройка тока | 388 A |
| рассеиваемая мощность, Вт | 177 W для стандартных приложений |
| Категория применения | AC-53A |
| тип пуска | Пуск с контролем момента (токограничение 3,5 In) |
| номинал пускателя IcL | 410 A для соединение в линии питания двигателя для стандартных приложений |
| Степень защиты IP | IP00 |
| стиль сборки | С радиатором |
|---|---|
| Доступные функции | Встроенный байпас |
| Пределы напряжения питания | 195…484 миля |
| частота сети питания | 50...60 Гц - 10...10 % |
| Частота сети | 45...66 Гц |
| Присоединение устройства | Последовательно к каждой обмотке двигателя В линии питания двигателя |
| напряжение цепи управления | 230 В - 15...10 % 50/60 Гц |
| потребление цепи управления | 20 Вт |
| количество дискретных выходов | 2 |
| тип дискретного выхода | Релейные выходы R1 230 В работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов переключение Релейные выходы R2 230 В работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов переключение |
| минимальный коммутируемый ток | 100 мА в 12 В пост. ток (Релейные выходы) |
| макс. коммутируемый ток | 5 A 250 В пер. ток резистивные 1 релейные выходы 5 A 30 В пост. ток резистивные 1 релейные выходы 2 A 250 В пер. ток индуктивн. 0,4 20 ms релейные выходы 2 A 30 В пост. ток индуктивн. 7 ms релейные выходы |
| количество дискретных входов | 3 |
| тип дискретного входа | (LI1, LI2, LI3) логический, 5 мА 4.3 кОм |
| напряжение дискретного входа | 24 V <= 30 V |
| тип дискретных входов | Положительная логика LI1, LI2, LI3 при Состоянии 0: < 5 В и <= 2 mA при Состоянии 1: > 11 В, >= 5 mA |
| выходной ток | 0,4...1 Icl регулируемый |
| вход датчика PTC | 750 Ом |
| Протокол порта связи | Modbus |
| Тип присоединения | 1 RJ45 |
| канал обмена данными | Последовательный |
| Физический интерфейс | RS485 многоточечная |
| Скорость передачи | 4800, 9600 или 19200 бит/с |
| Смонтированное устройство | 31 |
| тип защиты | Обрыв фазы: линия Тепловая защита: двигатель Тепловая защита: стартер |
| Маркировка | СЕ |
| Тип охлаждения | Принудительная конвекция |
| Рабочее положение | По вертикали +/- 10 градусов |
| Высота | 425 mm |
| ширина | 206 mm |
| Глубина | 299 mm |
| масса продукта | 33 kg |
| Диапазон мощности двигателя AC-3 | 110…220 kW в 380…440 миля 3 фазы 110…220 kW в 200…240 миля 3 фазы |
| Тип пускателя | Устройство плавного пуска |
| Основные | |
|---|---|
| Производитель | Schneider Electric |
| Страна производитель | Франция |
| Пользовательские характеристики | |
| Номин. мощность трехфазного двигателя в номин. режиме при 400 В | 220 кВТ |
| Номинальный рабочий ток | 410 А |
| Состояние | Новое |
| Тип | УСТРОЙСТВО ПЛАВНОГО ПУСКА ATS22 410A , УПРАВЛЕНИЕ 220В |
